UTG ACCU-SYNC · 25,4 mm · Picatinny
Die richtige Variante entscheidet: Cantilever-Montage oder versetzte Einzelringe
Diese Produktfamilie nimmt Zielfernrohre mit 25,4-mm-/1-Zoll-Mittelrohr auf. Drei Varianten sind einteilige Cantilever-Montagen mit 50 mm Vorversatz; AIR122S ist dagegen ein Paar separat positionierbarer High-Profile-Ringe mit 37 mm Versatz.
Der Nutzen: Du wählst nicht nur Farbe und Höhe, sondern die Geometrie, die zu Augenabstand, verfügbarer Picatinny-Fläche und klemmfähigem Mittelrohrbereich passt.
Varianten jetzt abgleichen
Unsere ehrliche Einordnung
Die Varianten folgen zwei unterschiedlichen Bauarten: AIR11850, AIR12250 und AIR12250AR verbinden beide Ringschalen auf einer gemeinsamen 100-mm-Basis und versetzen die Optik um 50 mm. AIR122S besteht aus zwei separaten Ringen; jeder Ring besitzt eine 33-mm-Basis und die Ringmitte liegt 37 mm versetzt.
Alle angebotenen Varianten werden verschraubt und sind keine Quick-Release-Ausführungen. Wer regelmäßig werkzeuglos abnehmen möchte, findet weiter unten passende QR-Alternativen.
Passt gut, wenn … / Passt eher nicht, wenn …
Passt gut, wenn …
dein Zielfernrohr ein 25,4-mm-/1-Zoll-Mittelrohr besitzt, eine geeignete Picatinny-Schiene vorhanden ist und du 50 mm Cantilever-Versatz oder zwei separat positionierbare 37-mm-Offset-Ringe gezielt brauchst.
Passt eher nicht, wenn …
dein Mittelrohr 30 oder 34 mm misst, du eine Dovetail-/Schwalbenschiene ohne passenden Übergang nutzt, einen werkzeuglosen Schnellwechsel erwartest oder Bauhöhe und Objektivfreiheit noch nicht vermessen sind.
Kaufcheck: fünf Maße vor der Bestellung
1. Mittelrohr
Alle vier Varianten klemmen ausschließlich 25,4 mm beziehungsweise 1 Zoll. Der Objektivdurchmesser allein sagt nichts über den Mittelrohrdurchmesser aus.
2. Schiene
Die Basis ist für MIL-STD-1913 Picatinny vorgesehen. Die Cantilever-Ausführungen benötigen laut Leapers 11 zusammenhängende Slots; AIR122S lässt sich als Ringpaar getrennt positionieren.
3. Klemmzone
Bei den Cantilever-Varianten sind 60 mm innerer und 110 mm äußerer Ringabstand fest. Turmblock, Vergrößerungsring und Rohrübergänge dürfen nicht in den 25 mm breiten Ringschalen liegen.
4. Höhe und Freiraum
Medium bietet 18 mm Sattelhöhe und 31 mm Mittelachsenhöhe. High bietet 22 mm Sattelhöhe und 35 mm Mittelachsenhöhe. Schutzkappen, Lauf und Handschutz müssen real frei bleiben.
5. Versatz
50 mm Cantilever schafft mehr Vorverlagerung auf gemeinsamer Basis. AIR122S bietet 37 mm Versatz bei freier Ringposition. Brauchst du nur 34 mm auf einer Blockmontage, prüfe die ACCU-SYNC-34-mm-Alternative.
Was die Merkmale praktisch bewirken
Einteilige 50-mm-Basisvarianten
AIR11850, AIR12250 und AIR12250AR geben Ringabstand und Parallelität konstruktiv vor. Das erleichtert die Ausrichtung, verlangt aber ausreichend zusammenhängende Schienenfläche und einen passenden geraden Mittelrohrbereich.
AIR122S als Ringpaar
Die zwei separaten High-Profile-Ringe erlauben eine flexiblere Längsposition. Dafür müssen beide Ringe sauber auf derselben Schienenebene sitzen und gleichmäßig ausgerichtet werden.
6061-T6-Aluminium
Die 50-mm-Cantilever-Varianten sind aus 6061-T6-Aluminium CNC-gefräst und anodisiert. Entlastungsschnitte reduzieren Material, ohne zusätzliche Schnellspannmechanik einzubauen.
Torx-Klemmung und Rückstoßanschläge
Quadratische Rückstoßanschläge greifen formschlüssig in Picatinny-Nuten. Leapers nennt 25 in-lbs für die Ringoberteile und 35 in-lbs für die seitliche Montageplatte.
Typische Fehlkäufe, Nachteile und Grenzen
„50 mm“ ist nicht die Montagehöhe: Es bezeichnet den Cantilever-Versatz. Die Sattelhöhe beträgt je nach Variante 18 oder 22 mm.
High ist nicht automatisch besser: Zusätzlicher Freiraum kann die Wangenauflage verschlechtern. Medium ist sinnvoller, wenn Objektiv und Schutzkappe frei bleiben und die Kopfposition natürlicher ist.
Der maximale Objektivaußendurchmesser ist nur eine Geometriehilfe: Für AIR11850 solltest du konservativ mit 60 mm planen; für High werden 69 mm genannt. Schutzkappe, Schiene, Lauf und Handschutz können den realen Freiraum früher begrenzen.
Keine pauschale Weaver-Freigabe: Die Herstellerseiten nennen Picatinny. Ähnlich aussehende Weaver-Schienen können bei Nutbreite, Nutabstand und Klemmfläche abweichen.
Montage, Kontrolle und Pflege
1. System vollständig entladen, sichern und stabil auflegen. Rohr, Ringschalen und Schiene fettfrei und unbeschädigt prüfen.
2. Montage in den vorgesehenen Picatinny-Nuten ansetzen. Rückstoßanschläge vollständig an einer Nutkante anliegen lassen; Cantilever nicht über gegeneinander bewegliche Schienenteile verspannen.
3. Zielfernrohr einlegen, Augenabstand im natürlichen Anschlag einstellen und Absehen ausrichten. Dabei auf gleichmäßige Spalte an den Ringoberteilen achten.
4. Ringoberteile über Kreuz und in kleinen Schritten anziehen. Leapers empfiehlt 25 in-lbs oben und 35 in-lbs an der seitlichen Platte, jeweils mit passendem T20-Werkzeug.
5. Nach Montage und erster Nutzung Sitzmarkierungen, Schrauben, Freiraum und Treffpunkt kontrollieren. Sichtbare Schäden, gequetschte Rohre oder wandernde Markierungen sind ein Stoppsignal.
Ausbilder- und Anwendertipps
Augenabstand reproduzierbar einstellen
Mehrfach natürlich in Anschlag gehen, ohne den Kopf nach vorn oder hinten zu strecken. Erst wenn das volle Sehfeld wiederholt erscheint, Ringposition und Absehen final sichern.
Höhe mit echter Schutzkappe prüfen
Nicht nur den nackten Objektivtubus messen. Die tatsächlich genutzte Kappe und der tiefste Punkt des Objektivs müssen über Schiene, Lauf oder Handschutz frei bleiben.
Drehmoment dokumentieren
Verwendete Variante, Slotposition und Drehmoment im Setup notieren. So lässt sich später unterscheiden, ob Treffpunktänderungen von Montage, Optik oder Munition kommen.
Nach dem Umbau kontrollieren
Auch bei identischer Slotposition ist eine Kontrollgruppe Pflicht. Eine verschraubte Montage verspricht keinen automatischen Treffpunkterhalt nach Demontage.
Sinnvolle Alternativen im ACCU-SYNC-System
Einzelringe mit Schnellspannung
Die ACCU-SYNC 1-Zoll QR-Ringe bieten freie Ringpositionierung und verriegelnde Schnellspannhebel, aber keinen Cantilever-Versatz.
QR-Cantilever mit 34 mm Offset
Die ACCU-SYNC QR-Offset-Montage AIR11834Q kombiniert eine einteilige Basis mit Schnellspannung. Sie ist kein Ersatz, wenn zwingend 50 mm Versatz benötigt werden.
Weiterführende Auswahl
Technische Daten mit Praxisdeutung

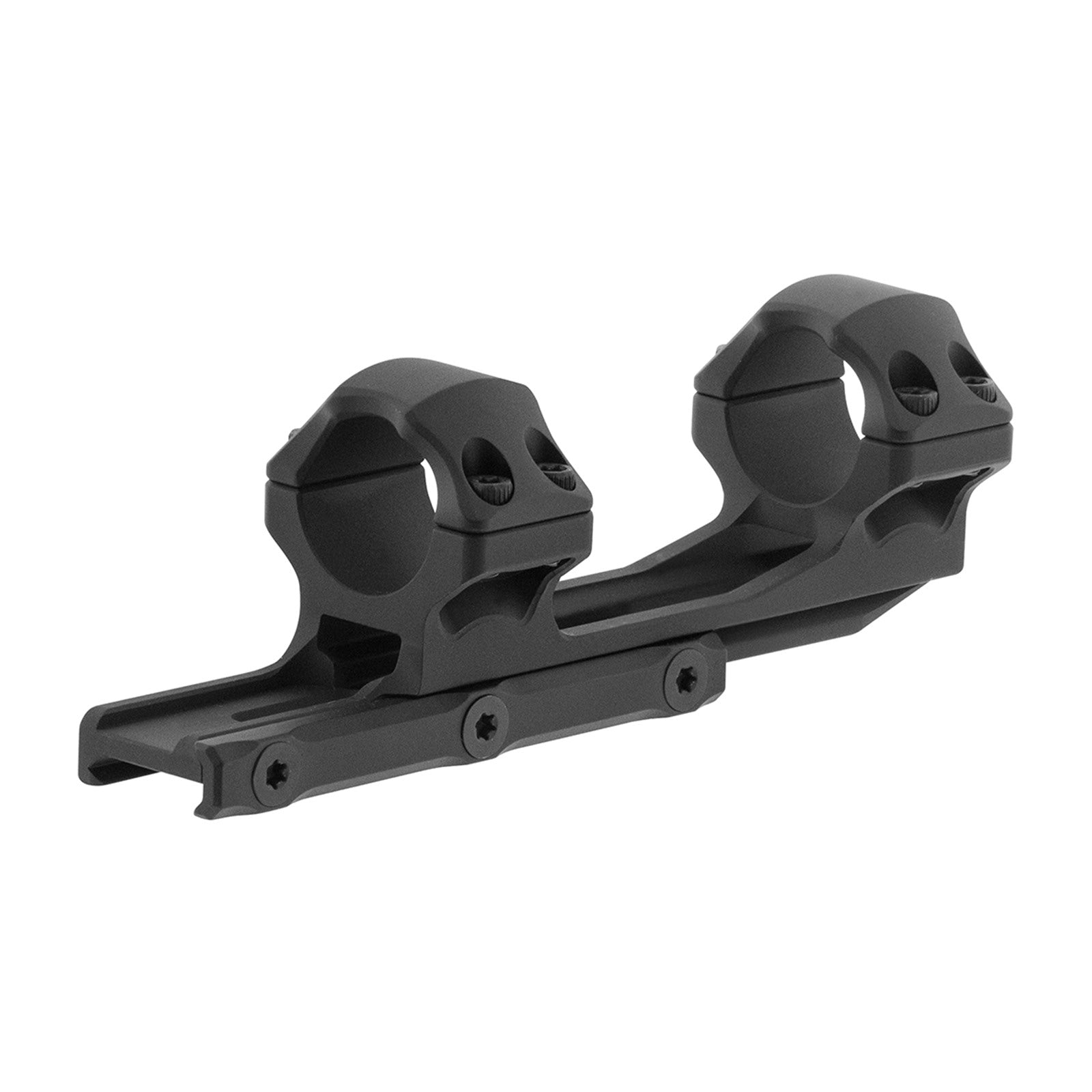

AIR11850 · Medium · Schwarz
Einteilige Cantilever-Montage; 25,4 mm; 50 mm Offset; 18 mm Sattelhöhe; 31 mm Mittelachsenhöhe; 100 mm Basis; 150 mm Gesamtlänge; 60 mm innerer Ringabstand; 143 g laut Leapers. Für den Objektivaußendurchmesser konservativ maximal 60 mm planen.

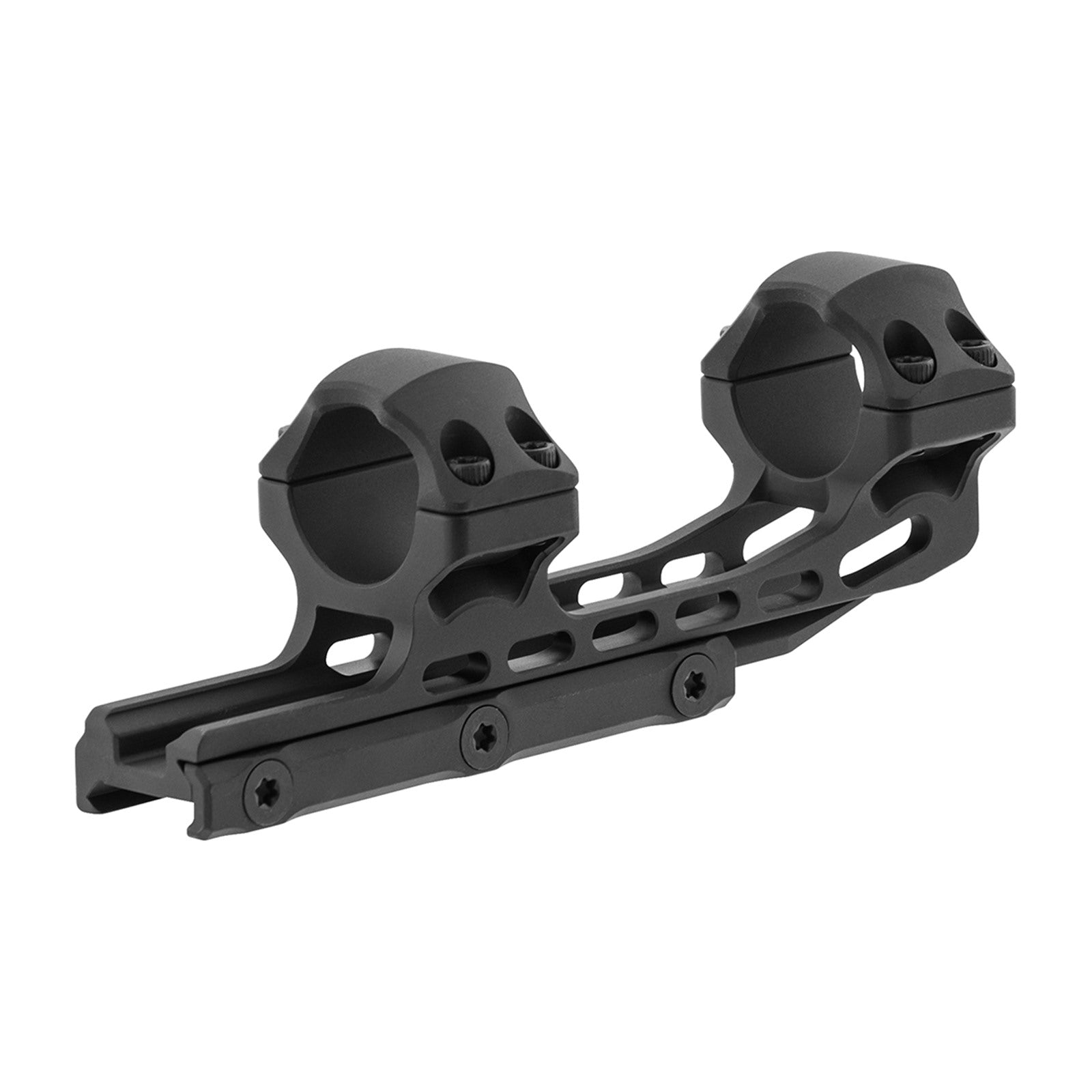

AIR12250 · High · Schwarz
Einteilige Cantilever-Montage; 25,4 mm; 50 mm Offset; 22 mm Sattelhöhe; 35 mm Mittelachsenhöhe; 100 mm Basis; 150 mm Gesamtlänge; 60 mm innerer Ringabstand; maximal 69 mm Objektivaußendurchmesser laut Hersteller; 150 g.

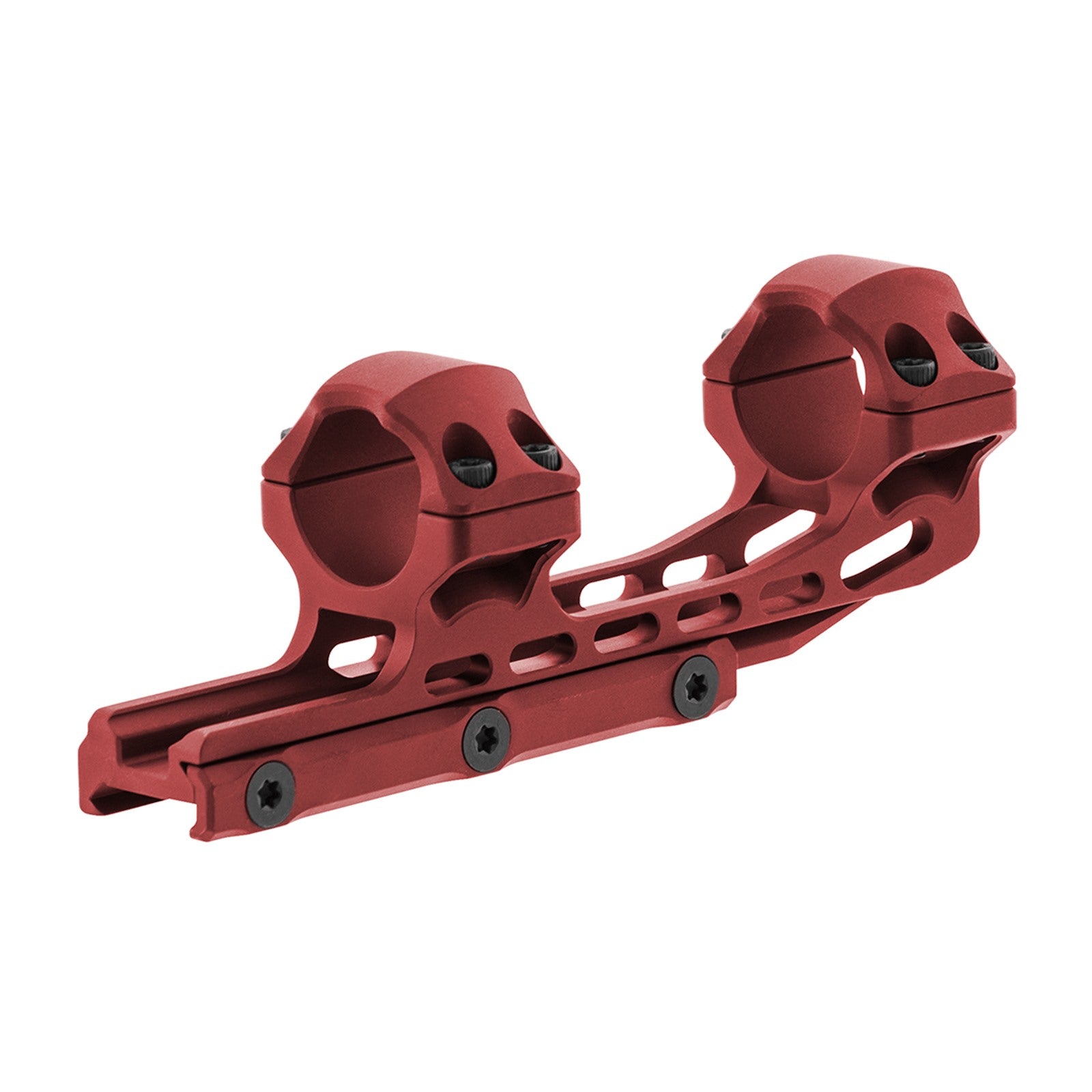

AIR12250AR · High · Rot
Technisch die rote High-Profile-Cantilever-Ausführung: 25,4 mm; 50 mm Offset; 22 mm Sattelhöhe; 35 mm Mittelachsenhöhe; 100 mm Basis; maximal 69 mm Objektivaußendurchmesser laut Hersteller; 150 g.
AIR122S · High · Schwarz
Paar aus zwei separaten Offset-Ringen; 25,4 mm; 37 mm Offset; 22 mm Sattelhöhe; 33 mm Basislänge je Ring; 25 mm Ringbreite; maximal 69 mm Objektivaußendurchmesser laut Hersteller; 5,08 oz beziehungsweise rund 144 g pro Paar.
Gewichtshinweis: Die genannten Werte sind reine Produktgewichte. Ein Paket- oder Versandgewicht kann durch Verpackung und Zubehör höher ausfallen; für die Gewichtsplanung am Setup zählt das Produktgewicht der gewählten Variante.
Belegter Lieferumfang
Geliefert wird die im Auswahlfeld gewählte Ausführung: eine einteilige Cantilever-Montage bei AIR11850, AIR12250 oder AIR12250AR beziehungsweise ein Paar separate Offset-Ringe bei AIR122S. Zum ausgewiesenen Zubehör gehören außerdem ein T20-Torx-Schlüssel sowie eine #8-32 Socket-Head- und eine #8-32 Flat-Head-T20-Schraube.
Zielfernrohr, Picatinny-Schiene, Drehmomentschlüssel und weiteres Montagewerkzeug sind nicht enthalten.
FAQ zur Auswahl und Montage
Sind alle vier Varianten einteilige Cantilever-Montagen?
Nein. AIR11850, AIR12250 und AIR12250AR sind einteilige 50-mm-Cantilever-Montagen. AIR122S wird als Paar separater High-Profile-Ringe mit 37 mm Versatz geliefert.
Wofür stehen 37 mm und 50 mm?
Die Maße bezeichnen den Versatz der Ringmitte gegenüber der jeweiligen Basis, nicht die Bauhöhe. Die Sattelhöhe beträgt 18 mm bei Medium und 22 mm bei High.
Passt ein Zielfernrohr mit 30-mm-Tubus?
Nein. Diese Varianten sind für 25,4 mm beziehungsweise 1 Zoll ausgelegt. Für 30 mm oder 34 mm wird eine entsprechend dimensionierte Montage benötigt.
Wie viel Picatinny-Platz brauchen die Cantilever-Varianten?
Leapers nennt 11 zusammenhängende Slots. Zusätzlich müssen Verschluss, Ladegriff, Auswurffenster und weitere Bedienelemente frei bleiben.
Welche Bauhöhe ist richtig?
Medium ist vorzuziehen, wenn Objektiv samt Schutzkappe frei bleibt und die Wangenauflage stimmt. High schafft 4 mm mehr Sattelhöhe, kann aber die Kopfposition verschlechtern. Deshalb am echten Aufbau messen.
Welche Drehmomente nennt UTG?
Leapers empfiehlt ungefähr 25 in-lbs für die Ringoberteile und 35 in-lbs für die seitliche Montageplatte. Ringoberteile schrittweise über Kreuz anziehen und nur einen spielfrei sitzenden T20-Einsatz verwenden.
Sind diese Varianten schnell abnehmbar?
Nein. Sie verwenden Torx-Verschraubungen. Für werkzeuglosen Wechsel sind die verlinkten ACCU-SYNC-QR-Ringe oder die QR-Cantilever-Ausführung die passendere Bauart.
Black-Raptor-Kaufentscheidung
Erst Geometrie wählen, dann Farbe
25,4-mm-Rohr, Picatinny-Fläche, Bauhöhe und Versatz müssen gemeinsam passen. Wenn diese vier Punkte geklärt sind, ist die Wahl einfach: 50-mm-Cantilever für feste Blockgeometrie oder AIR122S für zwei separat positionierbare 37-mm-Offset-Ringe.
