Wenn der Augenabstand stimmt, die vorhandene Picatinny-Fläche aber zu weit hinten endet, schafft diese einteilige Montage 50 mm Vorversatz. Zwei fest ausgerichtete 1-Zoll-Ringaufnahmen, verriegelnde Schnellspannhebel und eine gemeinsame 100-mm-Basis bilden dabei ein System. Zur Wahl stehen Medium und High; beide Varianten unterscheiden sich in Höhe, Objektivfreigang und Herstellergewicht.
Der entscheidende Punkt vor dem Kauf ist nicht das Wort „Quick Release“, sondern die Geometrie: Das Zielfernrohr muss einen 1-Zoll-Mittelrohrdurchmesser besitzen, sein gerader Montagebereich muss zur festen Ringanordnung passen und auf der Waffe müssen 11 zusammenhängende Picatinny-Slots verfügbar sein. Die 50-mm-Angabe beschreibt den Cantilever-Offset, nicht den Tubusdurchmesser.
Varianten sauber trennen: AIR11850Q ist Medium mit 31 mm Mittelhöhe, 18 mm Sattelhöhe und 159 g. AIR12250Q ist High mit 35 mm Mittelhöhe, 22 mm Sattelhöhe und 162 g. Die Höhenwerte und Gewichte sind nicht zwischen den Varianten austauschbar.
Wofür der 50-mm-Cantilever gedacht ist
Die feste Basis verlagert die Ringzone nach vorn und kann damit helfen, den benötigten Augenabstand auf einer durchgehenden Picatinny-Schiene zu erreichen. Das ist besonders bei Aufbauten relevant, deren hinterer Schienenbereich kurz ist oder bei denen eine normale Ringposition die Optik zu weit hinten hält. Der Offset ersetzt jedoch keine Passformprüfung: Türme, Vergrößerungsring und Objektivansatz dürfen nicht in die 60 mm breite Innenzone zwischen den Ringen geraten.
Beide Ringaufnahmen sind Teil derselben gefrästen Konstruktion. Anders als bei zwei Einzelringen lassen sich Abstand und Ausrichtung nicht unabhängig verändern. Leapers nennt 60 mm inneren und 110 mm äußeren Ringabstand bei 25 mm Ringbreite. Wer ein Zielfernrohr mit sehr kurzem freien Mittelrohr verwendet, sollte diese Maße vor der Bestellung direkt am Tubus prüfen.
Medium oder High?

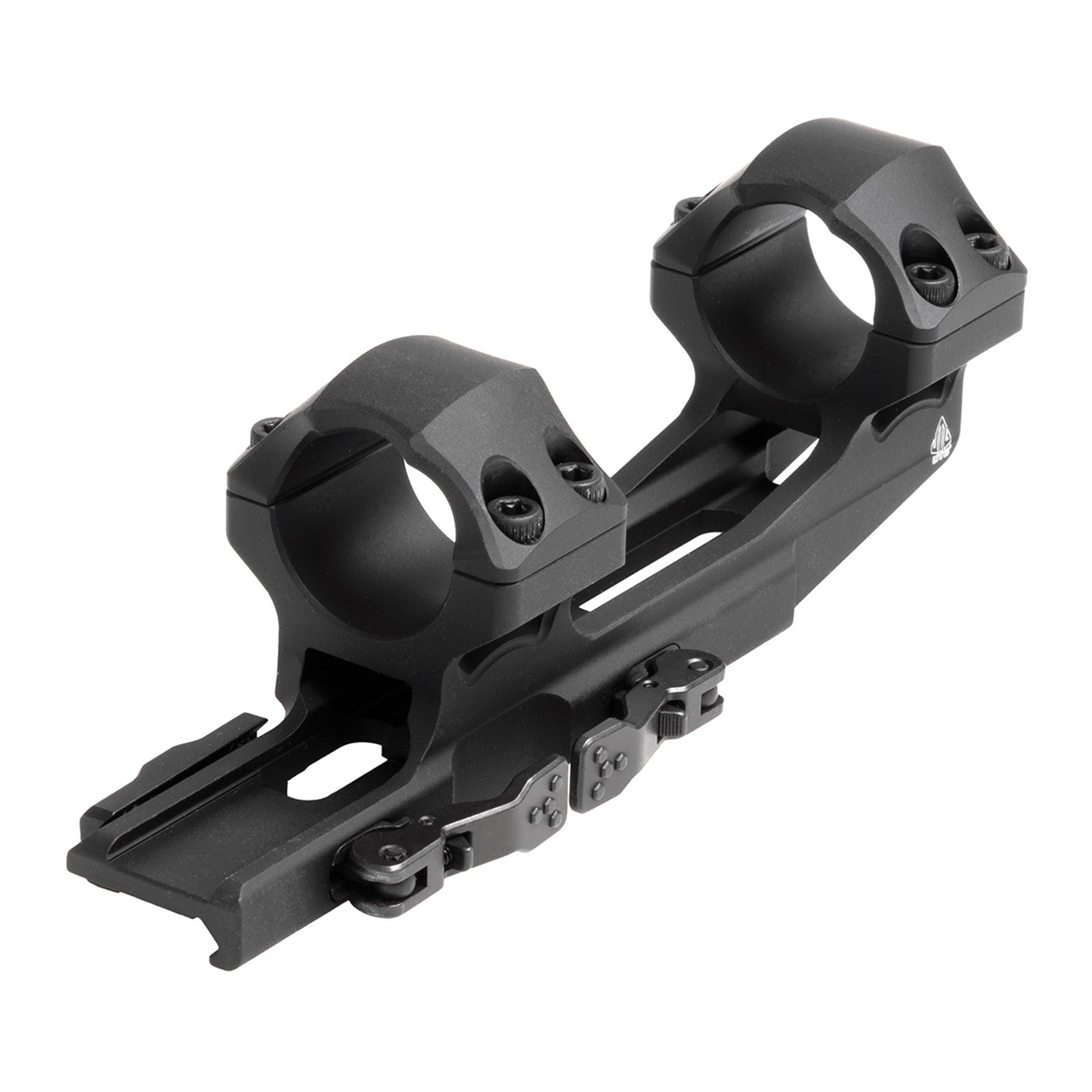

Die Medium-Variante AIR11850Q positioniert die Tubusmitte 31 mm über der Basis. Sie ist die niedrigere Wahl, sofern Objektiv, Schutzkappen und Bedienelemente genügend Abstand zum Lauf beziehungsweise Handschutz behalten. Leapers nennt im aktuellen Überblick und Datenblatt 61 mm maximalen Objektivaußendurchmesser, im Maßtab derselben Produktseite jedoch 60 mm. Für eine belastbare Kaufentscheidung gilt deshalb die konservative Grenze von 60 mm; auch darunter muss der reale Aufbau geprüft werden.

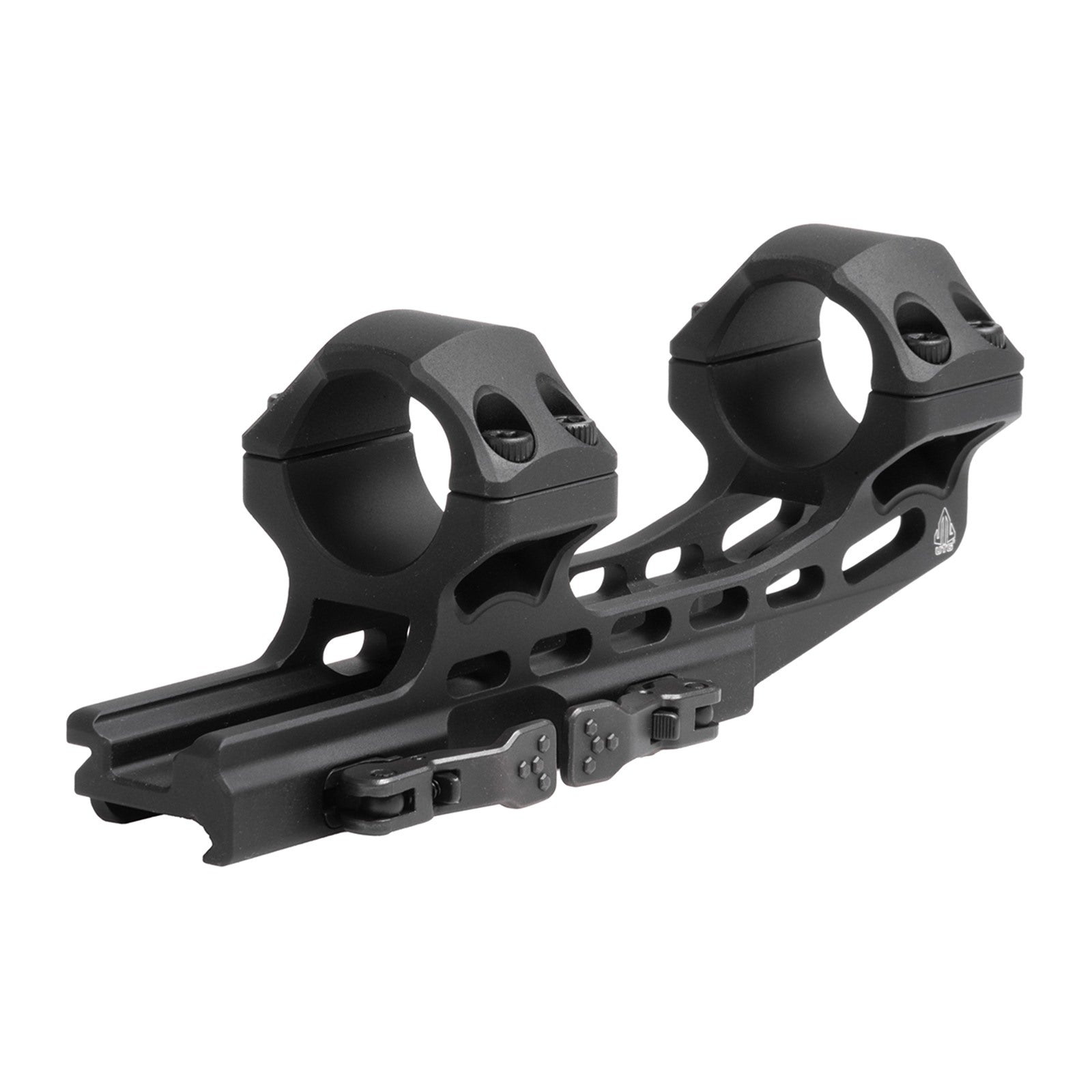

AIR12250Q hebt die Tubusmitte auf 35 mm an und schafft damit vier Millimeter zusätzliche Bauhöhe. Der Hersteller nennt hier 69 mm maximalen Objektivaußendurchmesser. High ist nicht automatisch besser: Eine höhere Visierlinie kann die Kopfposition verschlechtern, wenn Schaftbacke und Anschlag bereits auf eine niedrigere Optik abgestimmt sind. Die richtige Variante ist die niedrigste Höhe, die sicheren Freigang und eine wiederholbare Kopfposition ermöglicht.
Was die Schnellspannung leisten kann
Die beiden QR-Hebel besitzen Verriegelungslaschen und eine werkzeuglos einstellbare Klemmspannung. Laut Anleitung wird die Spannung im entriegelten Zustand über die federbelastete Verriegelungsplatte angepasst. Korrekt eingestellt sitzt die Basis ohne Bewegung auf der Schiene; der Hebel schließt mit bewusstem Kraftaufwand, darf aber weder locker zufallen noch übermäßige oder beidhändige Kraft verlangen.
Quadratische Rückstoßanschläge sollen Bewegungen in beide Richtungen begrenzen. Leapers stuft die Montage bis .338 Lapua Magnum ein. Das ist eine Herstellerangabe zur Konstruktion, keine pauschale Freigabe für jede Schiene, jedes Zielfernrohr oder jede Plattform. Nach dem Abnehmen bleiben derselbe Slot, gleichbleibende Hebelspannung und eine Kontrollgruppe die verlässliche Grundlage für die Treffpunktprüfung.
Material, Form und Bedienraum
Die Montage wird aus 6061-T6-Aluminium CNC-gefräst und mattschwarz eloxiert. Leapers arbeitet mit Radien, entschärften Konturen und einer gewichtsreduzierenden Ausfräsung. Die Gesamtlänge beträgt 150 mm, die Basislänge 100 mm. Seitlich misst die Medium-Ausführung 42,1 mm, die High-Ausführung 42 mm. Neben der reinen Schienenfläche muss daher auch Platz zum Öffnen und Schließen beider Hebel vorhanden sein.
Der Hersteller empfiehlt für die Ringoberteile 25 in-lbs und ein kreuzweises Anziehen. Die Produktseiten nennen in der Drehmomentzeile T20, während die Teileliste einen T15-Schlüssel und eine T15-Schraube aufführt. Deshalb wird die Antriebsgröße nicht geraten: Verwendet wird ausschließlich ein spielfrei sitzender Einsatz am tatsächlich vorhandenen Schraubenkopf.
Unsere Einschätzung
Der klare Kaufgrund ist die Verbindung aus 50-mm-Vorversatz und verriegelnder, einstellbarer Schnellspannung. Sie passt zu einem 1-Zoll-Zielfernrohr, das auf einer langen Picatinny-Schiene in einer normalen Montageposition den gewünschten Augenabstand nicht erreicht. Die feste Ringgeometrie nimmt dem Aufbau eine Variable, verlangt im Gegenzug aber genaue Maße am Mittelrohr.
Die Grenze liegt bei sehr kurzen Schienen, falschem Tubusdurchmesser und unklarer Bauhöhe. Auch wer nur selten demontiert, kann mit einer Schraubmontage besser bedient sein. Der QR-Mechanismus ist dann kein Selbstzweck: Er bringt zusätzliche Bedienkomponenten und muss zur konkreten Schiene eingestellt werden.
Kaufen oder nicht kaufen?
Kaufen, wenn: dein Zielfernrohr einen 1-Zoll-Tubus und genügend geraden Mittelrohrbereich besitzt, 11 geeignete Picatinny-Slots verfügbar sind, du bewusst 50 mm Vorversatz brauchst und Medium beziehungsweise High anhand von Freigang und Kopfposition auswählst.
Nicht kaufen, wenn: du 30-mm- oder 34-mm-Ringe benötigst, zwei frei positionierbare Einzelringe erwartest, weniger Schienenplatz hast, dein Tubus nicht in die feste 60-mm-Innenzone passt oder Objektiv beziehungsweise Schutzkappen trotz gewählter Höhe keinen sicheren Abstand halten.
Ausbilder-Tipp
Rückkehrpunkt dokumentieren: Markiere den verwendeten Picatinny-Slot in deiner Setup-Karte. Setze die Basis nach jedem Abnehmen an derselben Stelle an, drücke sie vor dem Verriegeln gleichmäßig gegen die Rückstoßkante und bestätige den Treffpunkt mit einer Kontrollgruppe. Eine beworbene Wiederholgenauigkeit ersetzt keine Nullkontrolle.
Zwei weitere produktspezifische Nutzertipps
QR-Spannung schrittweise einstellen: Öffne beide Hebel, halte die federbelastete Verriegelungsplatte gedrückt und korrigiere die Spannung in kleinen Schritten. Prüfe jeden Hebel separat: Die Basis darf nicht wackeln, der Hebel soll sich aber mit einer Hand und ohne Gewalt vollständig verriegeln lassen.
Ringoberteile symmetrisch schließen: Richte Augenabstand und Absehen zunächst mit nur leicht angezogenen Schrauben aus. Halte die Spalte der Ringhälften möglichst gleichmäßig und ziehe anschließend über Kreuz bis zu den von Leapers empfohlenen 25 in-lbs an. Nutze wegen der widersprüchlichen T15/T20-Angabe nur den am Schraubenkopf eindeutig passenden Einsatz.
Objektivgrenze nicht mit Linsendurchmesser verwechseln: Gemessen wird der tatsächliche Außendurchmesser am Objektivgehäuse einschließlich Schutzkappe. Für AIR11850Q wird wegen der abweichenden 60/61-mm-Herstellerangaben mit 60 mm gerechnet; AIR12250Q ist mit 69 mm angegeben. Lauf, Handschutz und Schienenhöhe können den realen Freigang zusätzlich begrenzen.
Passende aktive Produkte im Shop
Die folgenden UTG-Seiten wurden live als ACTIVE und im Onlineshop veröffentlicht geprüft. Sie sind Alternativen oder Ergänzungen; die konkrete Passform bleibt am eigenen Aufbau zu kontrollieren.
Technische Daten
| Merkmal |
AIR11850Q Medium |
AIR12250Q High |
| Bauform |
einteilige QR-Cantilever-Zielfernrohrmontage |
| Schnittstelle |
Picatinny, 11 benötigte Slots laut Leapers |
| Ringdurchmesser |
1 Zoll |
| Offset |
50 mm |
| Material |
6061-T6-Aluminium, mattschwarz eloxiert |
| Klemmung |
zwei verriegelnde QR-Hebel, Spannung werkzeuglos einstellbar |
| Hersteller-Einstufung |
bis .338 Lapua Magnum |
| Gewicht laut Hersteller |
159 g |
162 g |
| Mittelhöhe |
31 mm |
35 mm |
| Sattelhöhe |
18 mm |
22 mm |
| Max. Objektivaußendurchmesser |
60 mm als konservative Kaufgrenze; Überblick/Datenblatt nennen 61 mm |
69 mm |
| Gesamtlänge |
150 mm |
| Basislänge |
100 mm |
| Breite |
42,1 mm |
42 mm |
| Ringbreite |
25 mm |
| Ringabstand innen/außen |
60 mm / 110 mm |
| Empfohlenes Drehmoment Ringoberteile |
25 in-lbs, kreuzweise laut Leapers-Anleitung |
Lieferumfang
- eine einteilige QR-Cantilever-Montage in der gewählten Variante AIR11850Q oder AIR12250Q
- ein T15-Torx-Schlüssel laut Hersteller-Teileliste
- ein 3-mm-Innensechskantschlüssel
- eine M4-Schraube mit T15-Antrieb laut Hersteller-Teileliste
Zielfernrohr, Waffe, Drehmomentschlüssel und weiteres Zubehör sind nicht enthalten. Die online verfügbare Anleitung ist keine Zusage, dass ein gedrucktes Exemplar beiliegt.
FAQ
Was unterscheidet Medium und High?
Medium AIR11850Q hat 31 mm Mittelhöhe, 18 mm Sattelhöhe und 159 g Herstellergewicht. High AIR12250Q liegt mit 35 mm Mittelhöhe und 22 mm Sattelhöhe vier Millimeter höher und wiegt laut Hersteller 162 g.
Passt ein 30-mm-Zielfernrohr?
Nein. Beide Varianten besitzen Ringaufnahmen für einen 1-Zoll-Tubus. Für 30 mm oder 34 mm ist eine Montage mit dem entsprechenden Innendurchmesser erforderlich.
Wie viel Picatinny-Platz wird benötigt?
Leapers nennt 11 Slots. Zusätzlich muss seitlich genügend Raum vorhanden sein, um beide Verriegelungshebel vollständig zu bedienen.
Warum wird bei Medium nur mit 60 mm Objektivdurchmesser gerechnet?
Die aktuelle Herstellerseite nennt im Maßtab 60 mm, während Überblick und Datenblatt 61 mm ausweisen. Zur sicheren Kaufentscheidung gilt hier der niedrigere Wert; der tatsächliche Freigang muss am Aufbau geprüft werden.
Wie wird die Hebelspannung eingestellt?
Im entriegelten Zustand wird die federbelastete Verriegelungsplatte gedrückt und das Einstellrad schrittweise gedreht. Richtig sitzt die Basis ohne Bewegung, während sich jeder Hebel mit bewusster, aber nicht übermäßiger Kraft schließen lässt.
Welches Drehmoment gilt für die Ringoberteile?
Leapers empfiehlt 25 in-lbs und kreuzweises Anziehen. Weil Drehmomentzeile und Teileliste bei T20 beziehungsweise T15 widersprechen, darf die Antriebsgröße nicht geraten werden; entscheidend ist der spielfrei passende Einsatz am vorhandenen Schraubenkopf.
