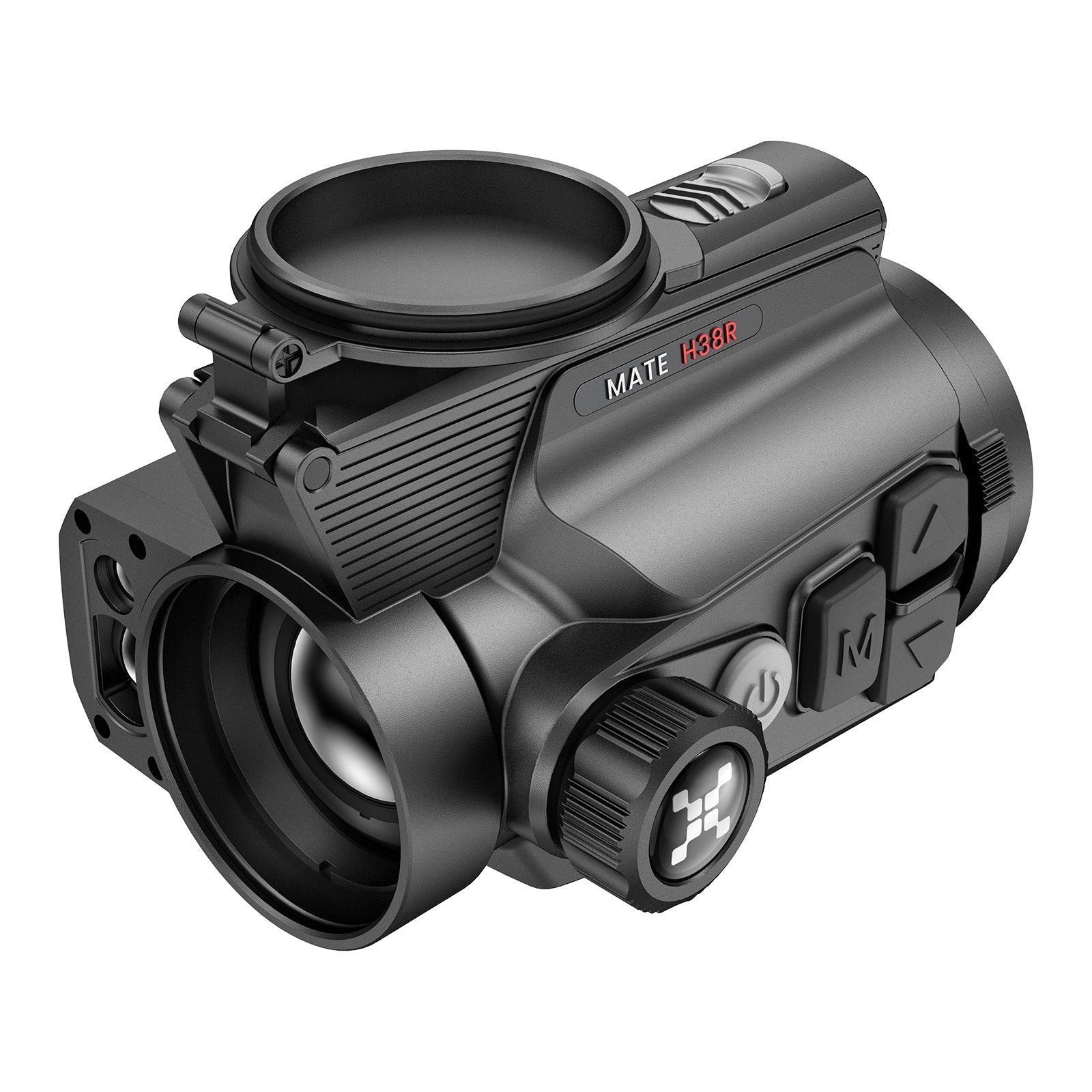

NETD, Auflösung, Pixelpitch und Brennweite bei Vorsatzgeräten erklärt

Datenblätter von Wärmebild-Vorsatzgeräten sehen aus wie Ranglisten. In Wirklichkeit bilden Sensor, Pixelpitch, Objektiv, F-Zahl, Sehfeld, Display und Tagesoptik ein System. Dieser Ratgeber übersetzt die wichtigsten Werte in sichtbaren Praxisnutzen und zeigt, welche Vergleiche zulässig sind.

NETD: thermische Empfindlichkeit, keine Gesamtnote

NETD steht für Noise Equivalent Temperature Difference. Vereinfacht beschreibt der Wert die Temperaturdifferenz, bei der ein Signal gerade noch vom Rauschen unterschieden werden kann. Ein Wert von 15 mK entspricht 0,015 Kelvin. Niedrigere Werte deuten unter definierten Testbedingungen auf eine höhere thermische Empfindlichkeit hin. In einer kontrastarmen, feuchten Szene kann das helfen, feine Abstufungen sichtbar zu halten.

FLIR weist in Fachunterlagen darauf hin, dass NETD unter kontrollierten Bedingungen gemessen wird und die Optik beziehungsweise F-Zahl das Ergebnis beeinflusst. Zwei Herstellerangaben sind nur dann sauber vergleichbar, wenn Messbedingungen, Objektiv und Methode ähnlich sind. Schreibweisen wie kleiner 15 mK und kleiner gleich 15 mK sind zudem Grenzangaben, keine garantierte exakte Messung jedes einzelnen Geräts.

Warum F0.9, F1.0 und F1.2 wichtig sind

Die F-Zahl beschreibt das Verhältnis von Brennweite zu wirksamer Öffnung. Eine kleinere Zahl lässt bei vergleichbarer Konstruktion mehr Wärmestrahlung zum Sensor. FLIR erläutert, dass sich eine größere F-Zahl ungünstig auf NETD auswirken kann. Deshalb ist ein NETD-Wert ohne verwendete Optik weniger aussagekräftig.

ThermTec Hunt 335 Pro kombiniert beispielsweise 35 mm mit F0.9. Viele andere Modelle nutzen F1.0, die Nitehog Viper Lite F1.2. Daraus folgt nicht automatisch eine starre Rangfolge: Linsenqualität, Transmission, Kalibrierung und Verarbeitung zählen ebenfalls. Der Wert erklärt aber, warum Datenblätter nicht nur nach Sensorpixeln sortiert werden sollten.

Sensorauflösung: 384, 640 oder 1280?

384x288 enthält rund 111.000 Sensorelemente, 640x512 rund 328.000 und 1280x1024 rund 1,31 Millionen. Mehr Pixel können feinere Strukturen abtasten. Bei Vorsatzgeräten ist diese Reserve besonders wertvoll, weil die Tagesoptik das Displaybild vergrößert. Ein 640er-Bild kann bei gleicher Darstellung länger brauchbar bleiben, bevor einzelne Pixel dominieren.

Mehr Pixel können aber auch für ein breiteres Sehfeld genutzt werden. Guide TB1250 und Nocpix Mate Ultra kombinieren 1280er-Sensoren mit großen Optiken und dennoch breiten Sichtfeldern. Deshalb ist die Frage nicht nur, wie viele Pixel vorhanden sind, sondern wie sie über den Bildwinkel verteilt werden. Pixel pro Grad sind ein hilfreicherer Denkansatz als die Gesamtzahl allein.

Pixelpitch: 12 µm richtig verstehen

Pixelpitch ist der Abstand zwischen den Sensorelementen. Bei 12 µm und 640 horizontalen Pixeln ist der aktive Sensor rechnerisch etwa 7,68 mm breit. Bei 384 Pixeln sind es 4,608 mm. Diese physische Breite bildet zusammen mit der Objektivbrennweite den Bildwinkel. Deshalb kann derselbe 35-mm-Linsentyp vor einem 640er-Sensor ein deutlich breiteres Sehfeld erzeugen als vor einem 384er-Sensor.

Ein kleiner Pixelpitch ermöglicht kompaktere Optiken oder mehr Abbildungsmaßstab bei gleicher Brennweite. Er ist aber keine eigenständige Qualitätswertung. Kleinere Pixel sammeln pro Element weniger Energie, wenn alle anderen Bedingungen gleich wären; Sensorentwicklung und Signalverarbeitung können das ausgleichen. Im aktuellen Vergleich liegen alle geprüften Modelle bei 12 µm, wodurch Sensorzahl und Brennweite besonders gut gegenübergestellt werden können.

Brennweite: Übersicht gegen Detail

Bei gleichem Sensor verengt eine längere Brennweite das Sehfeld und vergrößert das Zielbild auf dem Sensor. 35 mm ist deshalb häufig die Übersichtslösung, 50 mm die Detail- und Distanzlösung. Der Unterschied ist deutlich: HIKMICRO TQ35C 3.0 wird mit etwa 12,5 Grad horizontal angegeben, TQ50C 3.0 mit etwa 8,8 Grad.

Auf 100 Meter entsprechen 12,5 Grad ungefähr 21,9 Meter Breite, 8,8 Grad ungefähr 15,4 Meter. Im Wald können zusätzliche sechs Meter Übersicht entscheidend sein, um eine Wärmequelle schnell zu finden. Auf offenem Feld kann das engere 50-mm-Bild mehr Struktur auf ein entferntes Objekt legen. Beides ist technisch sinnvoll, aber für andere Reviere.

Sehfeld ist die verständlichste Vergleichsgröße

Hersteller nennen Sehfeld in Grad oder Metern auf 100 Meter. Meter sind für die Praxis anschaulich: Wie breit ist der sichtbare Streifen an der Waldkante? Grad sind unabhängig von der Entfernung und für Berechnungen praktisch. Der integrierte Rechner zeigt die geometrische Beziehung aus Sensorbreite und Brennweite.

Abweichungen zwischen Rechnung und Datenblatt sind normal, weil nutzbare Sensorfläche, Bildkorrektur und Rundung eine Rolle spielen. Für die Kaufentscheidung hat der offizielle Sehfeldwert Vorrang. Der Rechner ist ein Verständniswerkzeug, kein Ersatz für das Datenblatt.

Displayauflösung und Tagesoptik

Der Sensor erfasst die thermische Szene, das Display zeigt das verarbeitete Bild, und die Tagesoptik vergrößert dieses Display. Ein hochauflösender Sensor kann durch ein niedrig auflösendes Display oder schlechte Displayfokussierung ausgebremst werden. Umgekehrt erzeugt ein sehr hochauflösendes Display keine Sensordetails, die nicht erfasst wurden.

HIKMICRO nennt für TQ35C 3.0 ein 1920x1080-OLED und empfiehlt eine Tagesoptik von 1- bis 15-fach. Das ist ein Systemwert, keine Aufforderung, immer 15-fach zu nutzen. In der Praxis beginnt man niedrig und erhöht nur, solange Konturen, Menü und Sehfeld brauchbar bleiben. Forenfragen zu abgeschnittenen Menüs und pixeligem Bild oberhalb bestimmter Stufen zeigen, dass diese Systemgrenze häufig missverstanden wird.

Erkennung, Ansprechen und sichere Entscheidung

Marketing-Reichweiten beschreiben häufig, dass eine Wärmequelle nach einem bestimmten Modell erkannt werden kann. Sie sagen nicht, dass Art, Geschlecht, Alter oder Umfeld auf diese Distanz sicher beurteilt werden können. Detection, Recognition und Identification sind unterschiedliche Aufgaben. Wetter, Objektgröße und Hintergrund verändern sie zusätzlich.

Für eine verantwortliche jagdliche Entscheidung zählt nicht die größte Zahl auf der Verpackung, sondern die Distanz, auf der relevante Merkmale, Umfeld und Kugelfang unter den tatsächlichen Bedingungen sicher beurteilt werden können. Wärmebild unterstützt, ersetzt aber keine vollständige Ansprache.

Vier typische Fehlinterpretationen

1. 15 mK schlägt immer 20 mK: Nur bei vergleichbaren Messbedingungen, Optiken und Verarbeitung sinnvoll.
2. 640 schlägt immer 384: Nicht, wenn Gewicht, Sehfeld, Fokus, Preis oder Tagesoptik nicht zum Einsatz passen.
3. 50 mm ist automatisch leistungsstärker: Es ist detailorientierter, aber enger.
4. 15-fach empfohlen heißt 15-fach perfekt: Die Maximalangabe ist kein Versprechen identischer Bildqualität über den gesamten Bereich.

Entscheidungsmatrix nach Revier

Black-Raptor-Kaufregel

Wähle zuerst das benötigte Sehfeld, dann die Sensorreserve für deine reale Tagesoptik-Vergrößerung, danach NETD und Bedienplattform. Erst anschließend kommen LRF, Aufnahmefunktionen und Marke. So verhindert man, dass ein spektakulärer Einzelwert ein unpassendes Gesamtsystem verkauft.

Für den direkten Einstieg helfen Nocpix Mate Lite und Zentron C35 als 384er-Beispiele. Guide TB630/TB650, ThermTec Hunt 635 Pro und HIKMICRO TQ50C 3.0 zeigen drei unterschiedliche 640er-Konzepte. Keine dieser Gruppen ist universell richtig.
