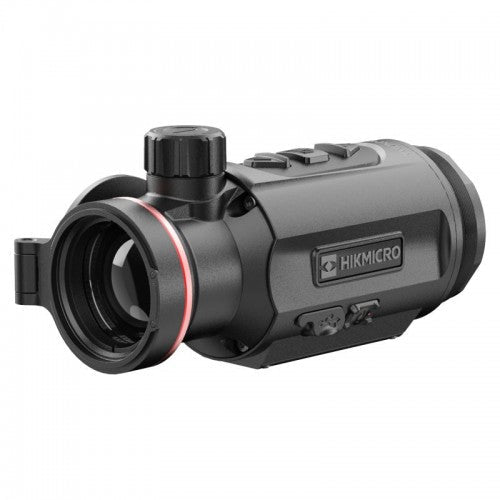

Wärmebild-Vorsatzgerät unscharf: die richtige Prüfreihenfolge

Ein unscharfes Wärmebild bedeutet nicht automatisch einen schwachen Sensor oder einen Defekt. Fokus, Display, Tagesoptik, Vergrößerung, Adapter, Wetter und Kalibrierung liegen in einer optischen Kette. Mit der richtigen Reihenfolge lässt sich die Ursache eingrenzen, ohne wahllos alle Regler zu verändern.

1. Zuerst klären: Wo entsteht die Unschärfe?

Entferne das Vorsatzgerät entsprechend der Herstelleranleitung von der Tagesoptik und betrachte eine strukturreiche Szene mit mehreren Entfernungen. Ein Waldrand, Gebäude und Vegetation liefern mehr Information als eine gleichmäßig warme Wand. Ist das Bild bereits allein weich, liegt die Ursache eher bei Fokus, Linse, Kalibrierung, Einstellungen, Wetter oder Gerät. Ist es allein scharf und erst montiert schlecht, verschiebt sich die Suche zu Tagesoptik, Parallaxe, Okularabstimmung und Adapter.

Diese Trennung spart Zeit. Viele Nutzer drehen gleichzeitig Objektivfokus, Dioptrien, Helligkeit und Kontrast. Danach ist zwar etwas anders, aber nicht klar, welche Änderung geholfen hat. Gute Diagnose bedeutet: Ausgangszustand notieren, eine Variable ändern, dieselbe Szene erneut beurteilen.

2. Objektivfokus auf die echte Entfernung

Die Frontlinse fokussiert die Wärmestrahlung der Szene auf den Sensor. Sie muss zur Entfernung passen. Ein Gerät, das auf 40 Meter scharf ist, muss eine weiter entfernte Waldkante nicht ebenfalls maximal detailliert zeigen. Fokussiere auf das Objekt, das beurteilt werden soll, und nutze klare Konturen. Kleine Drehbewegungen reichen häufig.

Bei Nocpix wird in der offiziellen Hilfestellung ausdrücklich darauf hingewiesen, dass unscharfe Bilder oft mit Fokus, Feuchtigkeit oder Kalibrierung zusammenhängen. Das ist ein sinnvoller allgemeiner Diagnoseansatz, aber keine Behauptung, jedes Gerät habe denselben Ring oder dieselbe Menülogik. Die Bedienungsanleitung des konkreten Modells bleibt maßgeblich.

3. Display- oder Okularfokus danach einstellen

Ein Vorsatzgerät erzeugt ein digitales Bild auf einem Display. Dieses Bild muss von der Tagesoptik wiederum sauber erfasst werden. Je nach Konstruktion gibt es eine Okular- oder Fokuseinstellung am Vorsatzgerät. Ziel ist nicht, das beobachtete Wild direkt zu fokussieren, sondern die Displayebene beziehungsweise Symbole klar abzubilden. Sind Menüs und Symbole unscharf, während die Szene scheinbar scharf ist, spricht das für eine falsche Abstimmung dieser Ebene.

Stelle die Anzeige zunächst ohne hohe Tagesoptik-Vergrößerung ein. Eine stark vergrößerte, bereits unscharfe Displayebene wird nicht durch mehr Kontrast besser. Sie wird lediglich größer dargestellt. Bei Astigmatismus oder individueller Fehlsichtigkeit kann außerdem die wahrgenommene Symbolschärfe vom thermischen Szenendetail abweichen.

4. Tagesoptik auf niedriger Vergrößerung beginnen

Ein Clip-on hat üblicherweise keine klassische optische Grundvergrößerung wie ein Zielfernrohr. Die Tagesoptik vergrößert das Displaybild. Mit jeder Stufe werden nicht nur nutzbare Details, sondern auch Pixel, Rauschen, Fokusfehler und Menüelemente größer. Deshalb beginnt die Prüfung bei der kleinsten Vergrößerung. Erst wenn das Gesamtsystem dort sauber ist, wird schrittweise erhöht.

Hersteller nennen teils empfohlene Bereiche, etwa HIKMICRO für die TQ35C 3.0 1- bis 15-fach und ThermTec für die Hunt 335 Pro bis 12-fach. Solche Werte bedeuten nicht, dass bei jeder Wetterlage und jedem Zielfernrohr die Maximalstufe gleich detailreich bleibt. Sehfeld, Displayauflösung, Austrittspupille und persönliche Wahrnehmung bestimmen den brauchbaren Bereich mit.

5. Parallaxe und Tagesoptik-Fokus prüfen

Hat die Tagesoptik einen Parallaxenausgleich, muss sie die Displayebene des Vorsatzgeräts sauber abbilden. Eine Einstellung, die tagsüber auf 100 Meter passt, ist nicht automatisch ideal für das Display direkt vor dem Objektiv. Folge der Anleitung von Vorsatzgerät, Adapter und Zielfernrohr. Drehe nicht blind an einem nicht dafür vorgesehenen Bauteil.

Ein Hinweis auf falsche Abstimmung ist, wenn Menüs am Rand verschwimmen, das Bild beim Bewegen des Kopfes stark wandert oder nur ein kleiner Bereich scharf erscheint. Das kann auch durch eine nicht zentrische Montage verstärkt werden. Mechanische und optische Achse sollten sauber fluchten.

6. Adapterausrichtung und Klemmung

Der Adapter muss zum Außendurchmesser und zur Klemmfläche der Tagesoptik passen. Schmutz, Grate, falsche Einlagen, ungleichmäßige Klemmung oder Anschlagfehler können das Gerät verkanten. Das äußert sich nicht nur als Treffpunktproblem. Es kann auch die Anzeige beschneiden, Randbereiche unscharf wirken lassen oder die Bedienung erschweren.

Markiere eine reproduzierbare Einsetzposition nur dann, wenn Hersteller und Adapterkonzept das vorsehen. Ziehe Klemmungen mit den vorgegebenen Werten und Werkzeugen an. Improvisierte Zwischenlagen, übermäßige Kraft oder ein Adapter, der nur ungefähr passt, sind keine Diagnosemethode. Der passende Durchmesser gehört vor dem Kauf gemessen.

7. Helligkeit, Kontrast und Schärfe nicht überdrehen

Hohe Helligkeit kann dunkle Detailabstufungen überstrahlen und das Auge schneller ermüden. Nocpix empfiehlt in seiner Hilfestellung, die Helligkeit zunächst zu senken und Kontrast vorsichtig anzupassen. Das ist ein guter Start: Helligkeit so niedrig wie komfortabel, danach Kontrast in kleinen Schritten. Eine künstliche Schärfefunktion kann Konturen betonen, erzeugt aber keine fehlenden Sensordaten.

Zu aggressiver Kontrast macht warme Flächen weiß und kalte schwarz, dazwischen verschwinden Abstufungen. Zu starke Schärfung produziert helle Säume und flimmernde Vegetation. Beurteile nicht nur, ob das Bild spektakulär wirkt, sondern ob Körperkontur, Läufe, Hintergrund und Hindernisse getrennt erkennbar bleiben.

8. Wetter und thermischen Kontrast einordnen

Wärmebild sieht Temperaturunterschiede, nicht sichtbares Licht. Nach Regen, bei hoher Luftfeuchte oder wenn Boden, Vegetation und Wild ähnliche Temperaturen haben, enthält die Szene weniger thermischen Kontrast. Auch ein empfindlicher Sensor kann dann kein Detail erfinden. Ein niedriger NETD-Wert hilft bei kleinen Temperaturunterschieden, aber Optik, Signalverarbeitung und Bedingungen bleiben Teil des Ergebnisses.

Vergleiche deshalb nicht eine trockene kalte Nacht mit einem feuchtwarmen Abend und erkläre die Differenz zum Defekt. Für die Diagnose braucht es möglichst ähnliche Szene, Entfernung und Einstellungen. Beschlag außen wird mit geeignetem, sauberem Material entfernt. Kondensation im Gerät oder beschädigte Dichtungen gehören zum Service.

9. FFC oder NUC durchführen

Eine Flat-Field-Correction gleicht Nichtgleichmäßigkeiten des Sensors aus. Je nach Gerät läuft sie automatisch, manuell oder extern mit geschlossener Objektivkappe. Das Bild kann dabei kurz einfrieren oder ein Klick hörbar sein. Bei fleckiger Darstellung, Nachbildern oder nach starken Temperaturwechseln ist eine korrekte FFC ein sinnvoller Schritt.

Wichtig ist die Herstellerlogik: Manche Systeme verlangen für eine externe Kalibrierung eine abgedeckte Linse, andere nutzen einen internen Shutter, HIKMICRO bewirbt bei Thunder 3.0 HSIS als shutterloses System. Eine falsche Routine kann die Beurteilung verschlechtern. Nicht aus einem fremden Video auf das eigene Modell übertragen.

10. Wann Hardware, Sensor oder Service prüfen?

Ein Servicefall wird wahrscheinlicher, wenn das Gerät bei guten Bedingungen und korrektem Fokus auch allein dauerhaft einseitig unscharf bleibt, große feste Flecken zeigt, nach jeder Kalibrierung sofort starke Geisterbilder entwickelt oder die Linse sichtbar beschädigt ist. Auch eine lockere Objektiveinheit, wiederholte Abstürze oder Feuchtigkeit im Inneren sind keine Menüfrage.

Dokumentiere Modell, Firmware, Temperatur, Betriebsdauer, Kalibriermodus, Einstellungen und ein Foto oder Video der Anzeige. So kann Support unterscheiden, ob Bedienung, Firmware oder Hardware betroffen ist. Ein Werksreset wird nur nach Handbuch durchgeführt und löscht gegebenenfalls Profile oder Einstellungen.

Entscheidung: Einstellung, Adapter oder anderes Gerät?

Wenn das Bild allein gut, aber hinter der Tagesoptik schon bei niedriger Vergrößerung schlecht ist, sollte zuerst das optische System geprüft werden. Wenn es bis zu einer bestimmten Vergrößerung sauber bleibt und danach pixelig wird, ist das meist eine Systemgrenze. Dann hilft ein 640er- oder 1280er-Sensor eher als noch mehr Menüschärfe. Wenn das Sehfeld zu eng ist, kann ein 35-mm-Modell sinnvoller sein als ein 50-mm-Modell.

Die Lösung muss nicht automatisch teurer sein. Ein ThermTec Hunt 635 Pro oder HIKMICRO TQ35C 3.0 priorisiert breites Sehfeld. Ein Nocpix Mate H50R oder Zentron C50 priorisiert Detail mit 50 mm. Entscheidend ist, welches Problem tatsächlich gelöst werden soll.
