Problemlöser | FFC, NUC und Shutter

Wärmebildgerät klickt oder friert kurz ein: Kalibrierung richtig verstehen

Ein Klick, ein kurzes Standbild oder eine sichtbare Bildkorrektur verunsichert viele Nutzer. Häufig ist das keine Störung, sondern die Flat-Field-Correction des Sensors. Problematisch wird es erst, wenn das Verhalten ungewöhnlich häufig, lang oder mit dauerhaften Bildfehlern auftritt.

Was FFC und NUC überhaupt korrigieren

Ein ungekühlter Wärmebildsensor besteht aus vielen Detektorelementen. Sie reagieren nicht vollkommen identisch auf dieselbe Wärmestrahlung. Außerdem verändern Gerätetemperatur, Betriebsdauer und Umgebung ihre Antwort. Ohne Korrektur würden feste Muster, Streifen, Flecken oder Nachbilder sichtbarer. Die Flat-Field-Correction misst diese Unterschiede gegen eine möglichst gleichmäßige Referenz und gleicht sie rechnerisch aus.

NUC steht für Non-Uniformity Correction. Im praktischen Sprachgebrauch werden FFC und NUC oft fast synonym benutzt, obwohl Hersteller ihre Abläufe und Begriffe unterschiedlich beschreiben. Für den Nutzer zählt: Die Korrektur soll die Gleichmäßigkeit des Bildes wiederherstellen. Sie erhöht nicht die physische Sensorauflösung und ersetzt keinen korrekten Fokus.

Warum es klickt und kurz einfriert

Bei einem klassischen internen Shutter wird kurz eine gleichmäßig temperierte Fläche vor den Sensor geschwenkt. In diesem Moment sieht der Sensor nicht die Außenszene. Das Gerät hält deshalb das letzte Bild oder zeigt eine kurze Unterbrechung. Die Bewegung kann als Klick hörbar sein. Danach wird die Korrektur auf das Livebild angewendet.

Das Ereignis dauert normalerweise nur kurz. Seine genaue Lautstärke, Dauer und Häufigkeit hängen vom Modell ab. Ein Klick ist deshalb nicht automatisch ein mechanischer Fehler. Er ist aber auch keine Ausrede für ein Gerät, das mehrere Sekunden nicht reagiert oder neu startet. Die Zeitspanne und Begleitsymptome machen den Unterschied.

Auto, manuell und extern

HIKMICRO beschreibt in Handbüchern typischerweise automatische, manuelle und externe FFC-Modi. Im automatischen Modus entscheidet das Gerät anhand interner Bedingungen. Manuell löst der Nutzer die Korrektur aus. Beim externen Modus kann das Abdecken des Objektivs erforderlich sein, damit eine gleichmäßige Referenzfläche entsteht. Diese Logik darf nicht pauschal auf andere Hersteller übertragen werden.

Automatik ist bequem, kann aber im ungünstigen Moment kurz unterbrechen. Manuell gibt Kontrolle, verlangt dafür Aufmerksamkeit. Extern kann sehr sauber arbeiten, wenn die Anleitung korrekt befolgt wird, ist in der Anwendung aber aufwendiger. Die beste Wahl hängt davon ab, ob Beobachtung ohne Unterbrechung oder ein bewusst gesetzter Kalibrierzeitpunkt wichtiger ist.

Shutterlose Systeme und HSIS

HIKMICRO bewirbt Thunder 3.0 mit HSIS als shutterloses System. Ziel ist, die Bildstabilität ohne regelmäßige mechanische Shutter-Unterbrechung zu erhalten. Deshalb muss ein TQ35C 3.0 nicht dasselbe Klick- und Standbildverhalten zeigen wie ein älteres shutterbasiertes Gerät. Fehlender Klick bedeutet hier nicht automatisch, dass keine Korrektur stattfindet.

Shutterlos ist dennoch kein universeller Beweis für bessere Bildqualität. Signalverarbeitung, Sensor, Optik, Firmware und Temperaturmanagement bleiben relevant. Wer häufige Unterbrechungen als besonders störend empfindet, kann diese Technologie bewusst in die Kaufentscheidung aufnehmen. Wer mit manuell gesetzter FFC gut zurechtkommt, braucht nicht allein deshalb das gesamte System zu wechseln.

Warum die Kalibrierung nach dem Einschalten häufiger sein kann

Nach dem Start erwärmen Elektronik, Display und Sensor das Gerät. Gleichzeitig kommt es aus Tasche, Fahrzeug oder Innenraum in eine andere Umgebungstemperatur. Während dieses thermischen Übergangs ändern sich die Bedingungen schneller. Eine Automatik kann deshalb häufiger korrigieren, bis das System stabiler ist.

Lass das Gerät vor einer wichtigen Beobachtung nach Herstellerempfehlung akklimatisieren und beobachte, ob die Intervalle mit der Zeit länger werden. Ein einzelner Abend liefert noch keine Defektdiagnose. Auffällig ist, wenn das Verhalten bei gleichen Bedingungen plötzlich deutlich vom bekannten Normalzustand abweicht.

Geisterbilder und feste Muster

Ein Nachbild kann entstehen, wenn eine starke Wärmequelle lange im Bild war oder die Sensorelemente nicht mehr gleichmäßig abgeglichen sind. Auch nach schnellen Szenenwechseln kann eine Struktur kurz sichtbar bleiben. Eine korrekt ausgeführte FFC ist der erste sinnvolle Schritt. Im externen Modus muss die Referenzfläche wirklich gleichmäßig sein; ein halb abgedecktes Objektiv produziert keine brauchbare Grundlage.

Bleibt dieselbe Struktur nach mehreren korrekten Kalibrierungen, Neustart und Akklimatisierung bestehen, dokumentiere sie. Feste Linien, große Flecken oder dauerhaft tote Bereiche können auf Hardware oder Sensorprobleme hinweisen. Einstellungen wie Kontrast und Schärfe können solche Muster sichtbarer machen, aber nicht ihre Ursache beseitigen.

Wann häufige FFC noch normal sein kann

Starker Temperaturwechsel, Wind, Wechsel zwischen warmer Hand und kalter Luft oder der Übergang vom Fahrzeug ins Revier können die Automatik beschäftigen. Auch unmittelbar nach dem Einschalten sind kürzere Intervalle plausibel. Die relevante Frage lautet nicht: Wie oft kalibriert irgendein Gerät? Sondern: Wie verhält sich dieses Modell unter diesen Bedingungen laut Anleitung und im Vergleich zu seinem stabilen Normalzustand?

Notiere für eine belastbare Supportanfrage Uhrzeit, Außentemperatur, Startdauer, FFC-Modus und Intervalle. Ein kurzes Video mit hörbarem Klick und sichtbarer Dauer hilft mehr als die Beschreibung, es passiere ständig. Firmwarestand und Akkuzustand gehören ebenfalls dazu.

Das ist keine normale FFC

• Das Gerät reagiert nach dem Standbild mehrere Sekunden oder länger nicht.
• Es startet neu, verliert Profile oder schaltet sich ab.
• Die Anzeige bleibt schwarz, obwohl Menüs noch reagieren.
• Starke Flecken kehren unmittelbar nach jeder korrekten FFC zurück.
• Das Verhalten trat nach Stoß, Feuchtigkeit oder sichtbarer Beschädigung auf.
• Der Akku oder das Gehäuse erwärmt sich ungewöhnlich stark.

In diesen Fällen nicht endlos weiterkalibrieren. Akku, Kontakte und Firmware nach Handbuch prüfen, Gerät sicher außer Betrieb nehmen und Händler oder Hersteller mit Dokumentation ansprechen. Ein Vorsatzgerät mit instabiler Anzeige gehört nicht in eine jagdliche Entscheidungssituation.

Kalibrierung und Treffpunktlage nicht vermischen

FFC korrigiert das Wärmebild. Sie ist keine mechanische Justage des Adapters und kein Ersatz für eine Treffpunktkontrolle. Wenn sich nur Kontrast oder Flecken ändern, folgt daraus nicht automatisch eine veränderte Treffpunktlage. Umgekehrt kann ein mechanisch schlecht sitzender Adapter ein klares Bild zeigen und dennoch nicht reproduzierbar montiert sein.

Beide Systeme werden getrennt geprüft: Bildqualität über Fokus, FFC und Einstellungen; mechanische Wiederholbarkeit über saubere Montage, Herstelleranleitung und Kontrollschuss. Diese Trennung verhindert, dass Nutzer an digitalen Einstellungen drehen, obwohl die Ursache mechanisch ist.

So dokumentierst du das Verhalten für den Support

Filme die Anzeige nach Möglichkeit mit einem zweiten Gerät, ohne sicherheitsrelevante Situationen nachzustellen. Nenne exaktes Modell, Seriengeneration, Firmware, Kalibriermodus, Außentemperatur, Zeit seit dem Einschalten und verwendeten Akku. Stoppe die Dauer eines Standbildes und notiere die Abstände zwischen mehreren Ereignissen. Beschreibe außerdem, ob nur das Livebild steht oder auch Tasten und Menü nicht reagieren.

Diese Angaben trennen einen normalen Shutter-Zyklus von Spannungsabfall, Firmwarefehler oder Hardwareproblem. Vor einem Werksreset werden Profile und Einstellungen nach Anleitung gesichert. Firmware wird nur aus offizieller Quelle und für das exakte Modell installiert. Ein Supportfall mit reproduzierbarer Sequenz ist deutlich aussagekräftiger als die pauschale Meldung, das Gerät kalibriere zu oft.

Kaufentscheidung: Shutter oder shutterlos?

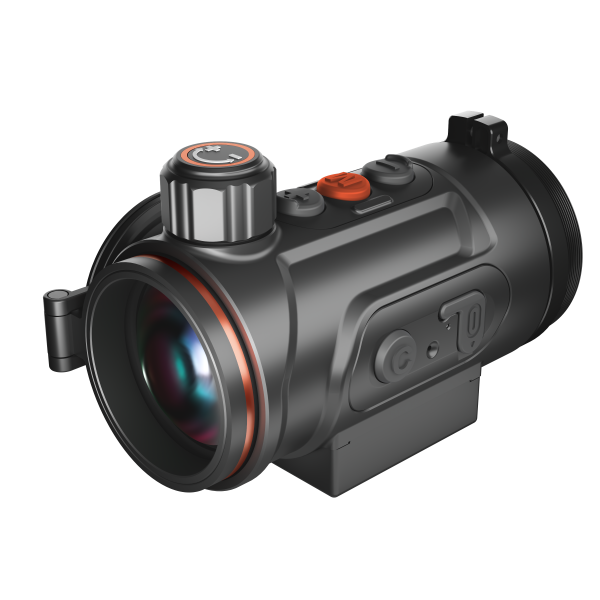

Wer eine unterbrechungsarme Darstellung priorisiert, sollte aktuelle shutterlose Konzepte wie HIKMICRO TH35C 3.0 oder TQ35C 3.0 prüfen. Wer breites Sehfeld, LRF oder eine bestimmte Bedienphilosophie höher gewichtet, vergleicht auch Nocpix Mate H38R, Nitehog Viper Gen 2 oder ThermTec Hunt 635 Pro.

Der Kaufgrund sollte positiv sein: Das neue System löst eine reale Unterbrechungs-, Bedien- oder Bildanforderung. Ein gelegentlicher normaler FFC-Klick allein macht ein funktionierendes Gerät nicht schlecht. Wer den Modus versteht und bewusst setzt, kann mit shutterbasierten Geräten zuverlässig arbeiten.
