Outerimpact montieren: Schrauben, Drehmoment und Kontrollcheck

Glock MRA fachlich einordnen: Testfit, Pins, Inch-Pound-Drehmoment, Büchsenmacher und Treffpunktkontrolle.

Outerimpact richtig einordnen

Direktantwort: Montage nur mit aktueller Anleitung

Für die Glock MRA beschreibt Outerimpact in der aktuell verlinkten Anleitung: Kimme entfernen, Dovetail einsetzen, Optik und Schraubenmuster testweise prüfen, Adapter mit den gelieferten Weaver-Schrauben befestigen und Red Dot nach Muster montieren. Der Hersteller empfiehlt ausdrücklich einen zertifizierten Büchsenmacher.

Die dort genannten Drehmomente von 25 in-lb für Adapter zu Dovetail und 12 in-lb für die Optik gelten für diese Glock-MRA-Anleitung. Sie werden nicht auf Micro, SIG, CZ, HK oder andere Revisionen übertragen. Optikherstellerangaben können zusätzliche Grenzen setzen.

Vorbereitung ohne Munition

Die Waffe wird vollständig entladen, Magazin entfernt, Patronenlager kontrolliert und der Arbeitsbereich räumlich von Munition getrennt. Schlitten und Bauteile werden nach Waffenherstelleranleitung zerlegt. Schutzbrille und ein stabiler Arbeitsplatz gehören dazu.

Wer den Entladezustand oder die Demontage nicht zweifelsfrei beherrscht, stoppt und nutzt einen Büchsenmacher. Eine Online-Anleitung ist keine persönliche Qualifikation. Sicherheitsregeln gelten auch dann, wenn 'nur die Kimme' gewechselt wird.

Kimme und Dovetail

Die serienmäßige Kimme wird mit geeignetem Visierdrücker entfernt. Schläge, improvisierte Zangen oder unkontrolliertes Feilen können Schlitten und neue Basis beschädigen. Outerimpact weist darauf hin, dass der Adapter Kratzer am Schlitten verursachen kann.

Der Dovetail muss zur konkreten Plattform passen. Sitzt er nicht fachgerecht, wird nicht mit Schrauben Gewalt erzeugt. Passarbeiten erfolgen kontrolliert durch Fachkundige und entsprechend der aktuellen Outerimpact-Hinweise.

Testfit vor Gewindesicherung

Die Optik wird zunächst mit dem richtigen Pin- und Schraubenmuster aufgesetzt. Laut Glock-Anleitung dürfen Schrauben nicht unter der Adapterplatte hervorstehen. Plane Anlage, korrekte Senkung und freier Gewindeweg werden geprüft, danach wird die Optik wieder abgenommen.

Dieser Schritt trennt richtige Schraube von ähnlich aussehender Schraube. Durchmesser, Steigung, Länge und Kopfgeometrie zählen. Ein Schraubensatz ist kein Buffet, bei dem die optisch passendste Variante gewinnt.

Drehmoment und Werkzeug

Ein kalibrierter oder verlässlich geprüfter Inch-Pound-Drehmomentschlüssel verhindert Schätzen. 25 in-lb entsprechen nicht 25 Nm; die Einheit muss am Werkzeug eindeutig sein. Der verlängerte T-10-Bit gehört laut offizieller Produktseite zu den erforderlichen Werkzeugen und ist nicht enthalten.

Drehmoment wird sauber und ohne Verkanten aufgebaut. Flüssige Gewindesicherung wird nur in der vorgesehenen Art und Menge verwendet. Zu viel Mittel kann in unerwünschte Bereiche laufen; falscher Typ erschwert Wartung oder beschädigt Materialien.

Optik montieren

Nach befestigter Platte wird das Red Dot mit den für sein Muster vorgesehenen Pins und Schrauben montiert. Die Glock-MRA-Tabelle nennt je nach Optik M3, M4, 6-40 oder herstellereigene Schrauben. Das ist der Kern der Modularität und zugleich der Punkt, an dem Verwechslungen entstehen.

Die Optik muss plan sitzen, ohne Kippeln oder Spalt. Bedienknöpfe, Batteriefach und Auswurffenster bleiben zugänglich. Große Optiken können je nach Plattform die Auswurfzone beeinflussen; die konkrete Produktseite nennt mögliche Hinweise.

Funktions- und Nullkontrolle

Nach Montage folgt eine fachgerechte Funktionskontrolle ohne scharfe Munition nach Herstellerablauf. Auf dem zugelassenen Stand wird die Treffpunktlage kontrolliert und dokumentiert. Schraubenmarkierungen können helfen, sichtbare Bewegung zu erkennen, ersetzen aber keine mechanische Prüfung.

Nach den ersten Serien, nach Transport, Stoß oder auffälliger Treffpunktänderung wird das System erneut kontrolliert. Nicht sofort an Höhen- und Seitenverstellung drehen, bevor Platte und Schraubensitz geprüft sind.

Wartung und Optikwechsel

Ein Vorteil der MRA ist die Auswahl verschiedener gelisteter Optiken. Jeder Wechsel verlangt trotzdem neue Schrauben-/Pinprüfung und neue Treffpunktkontrolle. Alte Gewindesicherung wird nach Herstellervorgabe entfernt; beschädigte Schrauben werden ersetzt.

Notiere Optikmodell, Schrauben, Drehmoment, Datum und Null. So wird aus einer modularen Platte ein verwaltetes System. Ohne Dokumentation steigt mit jedem Wechsel die Chance, Schraubensätze oder Werte zu verwechseln.

Fazit zur Montage

Outerimpact liefert eine technisch durchdachte Schnittstelle, aber keine Abkürzung um saubere Montage. Die Glock-Anleitung ist klar: Büchsenmacher empfohlen, Testfit, definierte Schraubenmuster, Inch-Pound-Drehmomente und abschließende Kontrolle.

Wer diese Schritte professionell umsetzt, nutzt die Modularität. Wer mit Universalwerkzeug, Schätzung und beliebiger Schraube arbeitet, riskiert Schäden und wandernde Treffpunktlage. Im Zweifel ist fachgerechter Einbau günstiger als eine beschädigte Optik oder ein beschädigter Schlitten.

Warum die Adapterplatte Teil des Präzisionssystems ist

Ein Red Dot kann nur so reproduzierbar arbeiten wie seine mechanische Verbindung. Zwischen Schlitten oder Schiene und Optik liegen Anlageflächen, Stifte, Schrauben und oft mehrere Footprint-Bohrbilder. Jede falsche Schraubenlänge, jeder Grat und jedes unpassende Muster kann die Klemmung verändern. Deshalb beginnt die Auswahl bei der Plattform und endet erst nach kontrollierter Treffpunktprüfung.

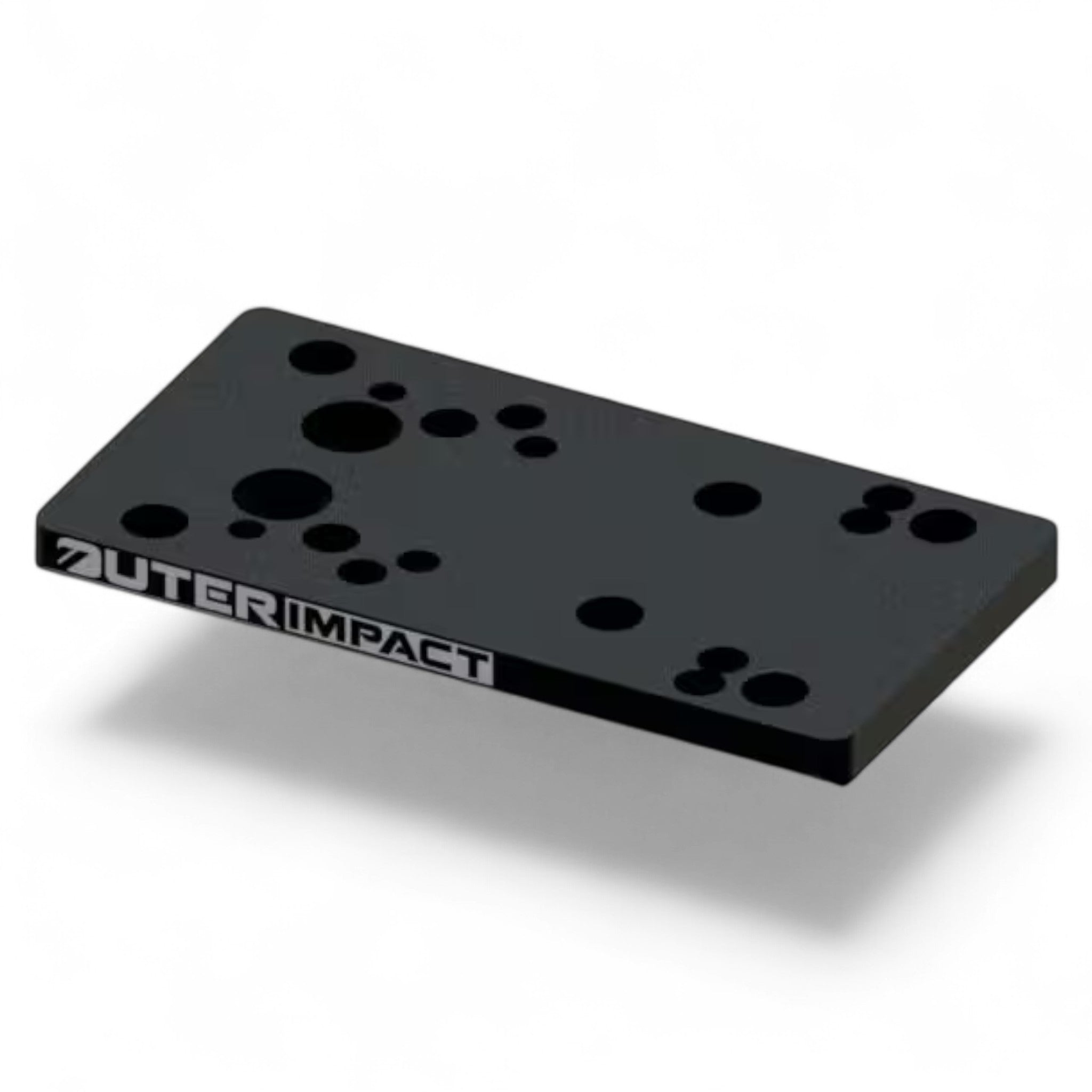

Outerimpact löst dieses Problem modular: Die MRA-Familie bietet mehrere Bohr- und Stiftbilder auf einer Platte, die Micro-Familie konzentriert sich auf kleinere Optiken. Das schafft Auswahl, erhöht aber nicht die Kompatibilität ins Unendliche. Die offizielle Liste und die konkrete Anleitung bleiben verbindlicher als ein ähnlicher Produktname.

Was 7075-T6 und Stahlstifte in der Praxis bedeuten

Outerimpact nennt für die Glock-MRA eine Platte aus 7075-T6-Aluminium, einen Stahl-Dovetail und gehärtete Ausrichtungsstifte. Diese Materialkombination zielt auf geringes Gewicht und definierte Anlagepunkte. Sie beweist allein jedoch keine universelle Schussfestigkeit mit jeder Optik, jeder Laborierung und jeder fehlerhaften Montage.

Die Plattengeometrie ist absichtlich Teil des Systems. Laut Glock-Anleitung besitzt die Platte eine vorgesehene Wölbung, die sich bei korrekter Montage anlegt. Wer sie vorab biegt, schleift oder mit beliebigen Schrauben flachzieht, verändert das Produkt. Anpassung gehört in fachkundige Hände.

Bauhöhe und Visierlinie ehrlich einordnen

Eine Dovetail-Platte sitzt auf der Kimmenaufnahme und baut typischerweise höher als ein tiefer Schlitten-Cut. Dadurch kann die natürliche Präsentation zunächst anders wirken; vorhandene Visierung kann entfallen oder nicht mehr sinnvoll mit dem Punkt zusammenarbeiten. Holster, Auswurffenster und Bedienzugang müssen ebenfalls geprüft werden.

Höher ist nicht automatisch schlecht. Für einen reversiblen Einstieg oder mehrere Footprints kann die MRA sinnvoller sein als eine dauerhafte Fräsung. Wer maximale Tiefe, feste Co-Witness-Geometrie oder ein kompromissloses Wettkampfsetup sucht, bewertet Direkt-Cut und Optics-Ready-Lösungen separat.

Nach dem Umbau beginnt die Prüfung

Montage ist nicht abgeschlossen, sobald die Schrauben fest wirken. Kontrolle umfasst Funktion der Waffe, freie Bewegung, Auswurf, optische Null, Schraubenmarkierung und erneute Sichtprüfung nach den ersten Standserien. Der konkrete Umfang gehört zum Herstellerablauf und zur fachlichen Abnahme.

Ein Red Dot kann einen Montagefehler nicht elektronisch ausgleichen. Wandert die Treffpunktlage, wird zuerst das mechanische System geprüft: Platte, Dovetail, Stifte, Schrauben, Optik und erst danach die Nullstellung. So wird nicht an der Optik nachgestellt, während die Basis arbeitet.
