Red-Dot-Footprints erklärt: MRA, Micro, RMR, RMSc und DPP

Footprints ohne Marketingnebel: Schrauben, Pins und Optikmodelle sauber dem Outerimpact MRA- oder Micro-System zuordnen.

Outerimpact richtig einordnen

Direktantwort: Footprint ist mehr als zwei Schrauben

Der Footprint beschreibt Anlagefläche, Schraubenpositionen, Gewinde, Stiftbohrungen und oft die Außenkontur einer Optik. Zwei Dots können ähnlich aussehen und trotzdem nicht auf dieselbe Platte passen. Outerimpact bündelt mehrere Muster auf MRA oder Micro, hebt die Modellprüfung damit aber nicht auf.

Vor dem Kauf werden vollständiger Produktname und Generation notiert. 'Holosun 507' oder 'Vortex Defender' ist zu ungenau. 507C und 507K führen im Outerimpact-System in verschiedene Adapterfamilien; selbst Versionsstände können andere Schrauben verlangen.

RMR-Familie nicht mit RMR-Namen verwechseln

Trijicon RMR und SRO stehen auf der aktuellen MRA-Liste. Outerimpact nennt dafür 6-40-Flachkopfschrauben. Andere Optiken werden oft als RMR-kompatibel beworben, können aber Gehäuseüberstand, Schraubenlänge oder Stiftgeometrie abweichend lösen.

Behandle 'RMR footprint' als Startpunkt, nicht als vollständige Montageanweisung. Prüfe, welche Löcher und Pins die Outerimpact-Zeichnung für das konkrete Modell vorsieht und ob die Optik eigene Schrauben verlangt.

Docter/Noblex, DeltaPoint und Vortex

Docter, ausgewählte Noblex-Modelle, DeltaPoint/DeltaPoint Pro, Vortex Razor/Viper/Venom und weitere Modelle sind in der MRA-Liste einzeln aufgeführt. Sie verwenden nicht automatisch dasselbe Schraubenpaar. Die Platte bietet mehrere Muster; genau darin liegt ihr Nutzen und die Gefahr einer falschen Kombination.

Sortiere die gelieferten Schrauben nicht nach Augenmaß. Beutelkennzeichnung, Tabelle und Gewinde müssen zusammenpassen. Eine Schraube darf laut Anleitung beim Testfit nicht unter der Platte hervorstehen. Ist sie zu lang, kann sie Anlage oder Schlitten beeinträchtigen.

Holosun C gegen K

Outerimpact ordnet 407C/507C der MRA zu. Für ältere V1-Versionen können zusätzliche 6-40-Schrauben erforderlich sein; V2/X2 werden auf der aktuellen Seite mit dem Outerimpact-Schraubensatz eingeordnet. 407K/507K und EPS führen dagegen zum Micro-Adapter.

Das ist ein gutes Beispiel, warum Produktfamilienname und Diagonale des Fensters nicht genügen. C- und K-Plattform besitzen unterschiedliche Montagegeometrien. Ein Kaufberater, der nur 'Holosun kompatibel' schreibt, ist unvollständig.

RMSc und kompakte Optiken

Shield RMSc, RomeoZero, JPoint und einige weitere kompakte Modelle gehören laut Micro-Seite in die Micro-Richtung. Die MRA-Seite nennt zugleich Shield RMS mit besonderem Schraubenhinweis. RMS und RMSc sind nicht einfach dieselbe Bezeichnung.

Kompakte Optik bedeutet außerdem kleineres Fenster und andere Bedienung. Wer nur möglichst niedrige Masse sucht, sollte trotzdem Sichtfenster, Batteriezugang, Helligkeitssteuerung und Haltbarkeit für die eigene Disziplin bewerten.

Pins tragen, Schrauben klemmen

Ausrichtungs- oder Rückstoßstifte helfen, Querkräfte reproduzierbar in die Platte zu übertragen. Schrauben erzeugen die Klemmung. Fehlen vorgesehene Pins, sitzen sie in falschen Bohrungen oder steht die Optik auf einem zu langen Schraubenschaft, arbeitet das System nicht wie konstruiert.

Darum wird vor Gewindesicherung trocken getestet: Optik plan auflegen, richtige Pins, richtige Schrauben und Unterseitenfreiheit prüfen. Erst danach folgt die finale Montage nach Anleitung. Improvisierte Unterlegscheiben oder gekürzte Schrauben ohne Freigabe sind keine saubere Lösung.

Fazit zum Footprint

Outerimpact MRA ist besonders stark, wenn mehrere klassische Mini-Red-Dots auf einer konkreten Plattform offenbleiben sollen. Micro ist stärker für K-/RMSc-nahe Kompaktoptiken. Beide Systeme sind modular, aber nicht universell.

Die richtige Reihenfolge lautet: Waffenadapter bestimmen, Optikmodell vollständig identifizieren, aktuelle Kompatibilitätsliste öffnen, Schrauben-/Pinmuster prüfen und erst dann bestellen. Das spart mehr Geld als jeder nachträgliche Umtausch.

Warum die Adapterplatte Teil des Präzisionssystems ist

Ein Red Dot kann nur so reproduzierbar arbeiten wie seine mechanische Verbindung. Zwischen Schlitten oder Schiene und Optik liegen Anlageflächen, Stifte, Schrauben und oft mehrere Footprint-Bohrbilder. Jede falsche Schraubenlänge, jeder Grat und jedes unpassende Muster kann die Klemmung verändern. Deshalb beginnt die Auswahl bei der Plattform und endet erst nach kontrollierter Treffpunktprüfung.

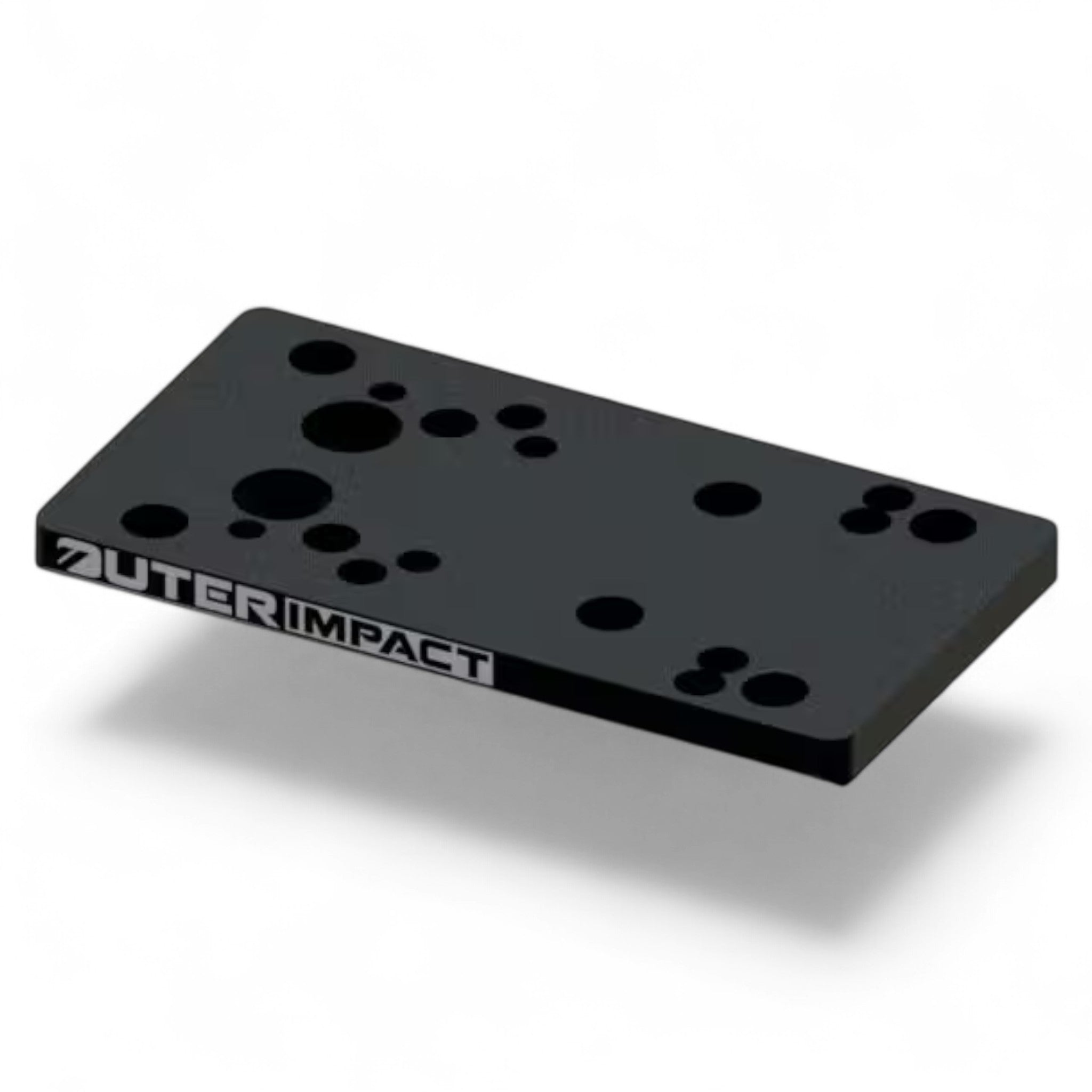

Outerimpact löst dieses Problem modular: Die MRA-Familie bietet mehrere Bohr- und Stiftbilder auf einer Platte, die Micro-Familie konzentriert sich auf kleinere Optiken. Das schafft Auswahl, erhöht aber nicht die Kompatibilität ins Unendliche. Die offizielle Liste und die konkrete Anleitung bleiben verbindlicher als ein ähnlicher Produktname.

Was 7075-T6 und Stahlstifte in der Praxis bedeuten

Outerimpact nennt für die Glock-MRA eine Platte aus 7075-T6-Aluminium, einen Stahl-Dovetail und gehärtete Ausrichtungsstifte. Diese Materialkombination zielt auf geringes Gewicht und definierte Anlagepunkte. Sie beweist allein jedoch keine universelle Schussfestigkeit mit jeder Optik, jeder Laborierung und jeder fehlerhaften Montage.

Die Plattengeometrie ist absichtlich Teil des Systems. Laut Glock-Anleitung besitzt die Platte eine vorgesehene Wölbung, die sich bei korrekter Montage anlegt. Wer sie vorab biegt, schleift oder mit beliebigen Schrauben flachzieht, verändert das Produkt. Anpassung gehört in fachkundige Hände.

Bauhöhe und Visierlinie ehrlich einordnen

Eine Dovetail-Platte sitzt auf der Kimmenaufnahme und baut typischerweise höher als ein tiefer Schlitten-Cut. Dadurch kann die natürliche Präsentation zunächst anders wirken; vorhandene Visierung kann entfallen oder nicht mehr sinnvoll mit dem Punkt zusammenarbeiten. Holster, Auswurffenster und Bedienzugang müssen ebenfalls geprüft werden.

Höher ist nicht automatisch schlecht. Für einen reversiblen Einstieg oder mehrere Footprints kann die MRA sinnvoller sein als eine dauerhafte Fräsung. Wer maximale Tiefe, feste Co-Witness-Geometrie oder ein kompromissloses Wettkampfsetup sucht, bewertet Direkt-Cut und Optics-Ready-Lösungen separat.

Nach dem Umbau beginnt die Prüfung

Montage ist nicht abgeschlossen, sobald die Schrauben fest wirken. Kontrolle umfasst Funktion der Waffe, freie Bewegung, Auswurf, optische Null, Schraubenmarkierung und erneute Sichtprüfung nach den ersten Standserien. Der konkrete Umfang gehört zum Herstellerablauf und zur fachlichen Abnahme.

Ein Red Dot kann einen Montagefehler nicht elektronisch ausgleichen. Wandert die Treffpunktlage, wird zuerst das mechanische System geprüft: Platte, Dovetail, Stifte, Schrauben, Optik und erst danach die Nullstellung. So wird nicht an der Optik nachgestellt, während die Basis arbeitet.
