DUO-Verbinder | mehrere Waffen | Okular 2,5× | Vorsatztechnik
Präzise Jagen DUO-Verbinder: Ein Vorsatzgerät auf mehreren Waffen und als Handgerät
Kurzantwort: Ein passender DUO-Verbinder kann am Vorsatzgerät bleiben und mit mehreren Klemmhülsen verbunden werden, die auf unterschiedlichen Zielfernrohren montiert sind. Das spart geräteseitige Umbauten, aber nicht die Einrichtung jeder Waffe. Mit dem bei Black Raptor geführten 2,5×-Okular kann ein kompatibles DUO-Setup zusätzlich zur Beobachtung dienen. Gewinde, Ausrichtung und Kontrollschuss bleiben die drei harten Grenzen.
Mehrwaffen-Prinzip ohne Abkürzung
Die Klemmhülsen definieren die zielfernrohrseitigen Schnittstellen. Der DUO-Verbinder definiert die Geräteseite. Das Bajonett macht den Wechsel schnell. Präzision entsteht aber erst, wenn jede Kombination einzeln ausgerichtet, beschossen, dokumentiert und später in genau diesem Zustand genutzt wird.

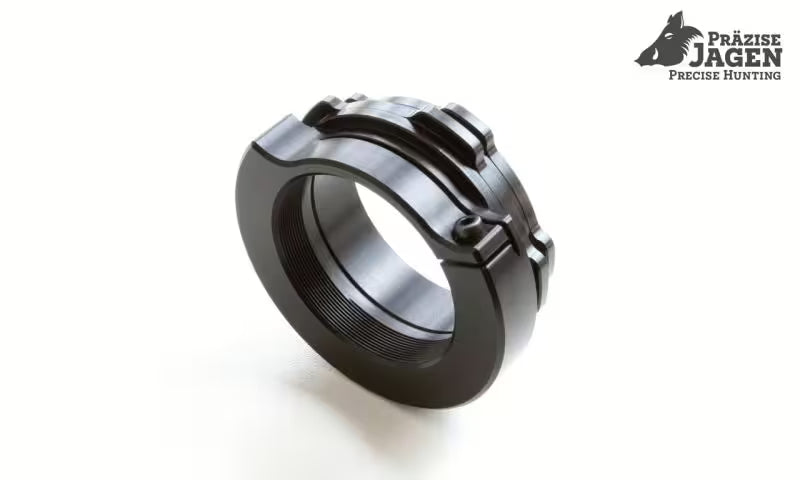

Was der DUO-Verbinder tatsächlich verbindet
Der Verbinder wird auf das Anschlussgewinde des Vorsatzgeräts geschraubt. Eine integrierte Konterung soll laut Hersteller ungewolltes Verdrehen verhindern; bei Sonderlösungen kann der Aufbau abweichen. Seine Außenseite trägt die Schnittstelle zum Bajonett der Klemmhülse. Der Verbinder ist damit weder Objektivklemme noch universeller Zwischenring.
Black Raptor führt aktuell die Ausführung DV-M45, beschrieben mit M45×0,75-Innengewinde. Der Hersteller bietet darüber hinaus viele andere Gewinde und gerätespezifische Varianten. Dieser breite Herstellerkatalog darf nicht so gelesen werden, als decke der eine Shopartikel alle Geräte ab. Vor dem Kauf zählt ausschließlich die konkrete Übereinstimmung.
Planung für zwei oder mehr Zielfernrohre
| Bauteil | Waffe A | Waffe B | bleibt am Gerät |
|---|---|---|---|
| Klemmhülse | passende Größe A | passende Größe B | nein |
| DUO-Verbinder | gemeinsam genutzt | gemeinsam genutzt | ja |
| Flip-Cover | optional passend | optional passend | nein |
| Okular 2,5× | Beobachtungsrolle | Beobachtungsrolle | wird gewechselt |
| Kontrollprotokoll | eigenständig | eigenständig | nein |
Für zwei Waffen werden im Grundsatz zwei passende Klemmhülsen und ein passender DUO-Verbinder benötigt. Unterschiedliche Zielfernrohr-Außenmaße sind dabei kein Problem, solange für jedes Glas die korrekte Hülse erhältlich ist. Das Vorsatzgerät wird nicht neu eingeschraubt, sondern über das gemeinsame Bajonett gewechselt.
Der Systempreis beträgt bei den geprüften Shoppreisen 432 Euro für zwei Klemmhülsen und einen DUO-Verbinder. Flip-Cover und Okular kommen optional hinzu. Diese Rechnung ist ehrlicher als nur den 90-Euro-Verbinder zu betrachten.
Einrichtungsprotokoll pro Waffe
- Waffe eindeutig benennen, Serien- oder Setupkennung intern notieren.
- Zielfernrohrmodell, Außenmaß und Hülsengröße dokumentieren.
- Klemmhülse nach aktueller Anleitung montieren und Ausrichtung markieren.
- DUO-Verbinder am bestätigten Gerätegewinde montieren.
- Bildschirm-/Bildlage für Waffe A einrichten.
- Treffpunkt ohne und mit Vorsatz kontrollieren.
- Abnehmen, wieder ansetzen und Wiederholbarkeit prüfen.
- Den gesamten Ablauf unabhängig für Waffe B wiederholen.
Eine gemeinsame Markierung für alle Waffen ist nur dann sinnvoll, wenn das System dies tatsächlich reproduziert und die individuelle Prüfung bestanden wurde. Das Vorsatzgerät kann intern eine eigene Kalibrier- oder Profilverwaltung besitzen; deren Nutzung richtet sich nach der Geräteanleitung. Der Adapter selbst speichert keine Treffpunktdaten.
Warum der Wechsel im Dunkeln trainiert werden muss
Der Hersteller bewirbt die Handhabung auch mit Handschuhen bei Dunkelheit. Das ist eine Produktangabe, kein Nachweis für den individuellen Nutzer. Trainiere den Wechsel zunächst bei Licht, ohne Zeitdruck und an einem sicheren Ort. Lerne Verriegelungsrichtung, Endanschlag und den Unterschied zwischen korrekt eingerastet und nur angesetzt.
Danach folgen Handschuhe und reduzierte Beleuchtung. Keine Gewalt anwenden, wenn das Bajonett nicht schließt. Schmutz, verkantetes Ansetzen oder ein falsch orientierter Verbinder werden zuerst beseitigt. Ein hektisch erzwungener Verschluss kann Schnittstellen beschädigen und die spätere Ausrichtung unklar machen.
Das Okular 2,5× als Beobachtungsrolle
Das Präzise Jagen Okular 2,5× wird im Shop als Zubehör zur direkten Kopplung an einen kompatiblen DUO-Verbinder beschrieben. Es gibt dem vorhandenen Vorsatzgerät eine okulare Beobachtungsrolle. Mit 2,5-facher Vergrößerung kann es mehr Detailwirkung bieten als die Betrachtung ohne Okular.
Für kurze Revierkontrolle kann das Gewicht und Packmaß sparen. Für längere Beobachtung bleibt ein dediziertes Handgerät oft ergonomischer, weil Griff, Tasten, Augenabstand und Trageriemen dafür entwickelt wurden. Das Okular ist besonders dann sinnvoll, wenn die Beobachtungsrolle gelegentlich gebraucht wird und das kompatible DUO-System ohnehin vorhanden ist.
2,5× im Shop, 2,7× beim Hersteller
Der aktuelle Hersteller-Zubehörbereich listet ein 2,7-fach-Okular. Black Raptor führt einen eigenen Artikel mit 2,5× und 10,5 cm Länge. Diese Produkte dürfen nicht stillschweigend gleichgesetzt werden. Dieser Ratgeber verwendet ausschließlich die Angaben der konkreten 2,5×-Shopausführung.
Vor Bestellung wird deshalb nicht nur „Präzise-Jagen-Okular“ angefragt, sondern die konkrete Vergrößerung und Schnittstelle. Bei späteren Sortimentsänderungen müssen Produktseite, Lieferumfang und Kompatibilität neu geprüft werden. So bleibt die Beratung auch dann korrekt, wenn der Hersteller eine neue Generation anbietet.
Wechsel zwischen Beobachten und Vorsatzrolle
Lege eine feste Reihenfolge fest: Gerät von der Waffe abnehmen, sichere Beobachtungsumgebung herstellen, DUO-Schnittstelle kontrollieren, Okular korrekt ansetzen. Vor Rückkehr zur Vorsatzrolle werden Okular und Kontaktflächen sauber verstaut, Bajonett geprüft und das Gerät in der dokumentierten Orientierung angesetzt.
Staubschutz und feste Taschenfächer verhindern, dass kleine Teile im Dunkeln fehlen. Das Flip-Cover schützt die unbenutzte Klemmhülse. Für den DUO-Verbinder bietet der Hersteller weiteres Schutz-Zubehör, das aktuell nicht Teil dieses Black-Raptor-Clusters ist; dessen Vorhandensein wird deshalb nicht versprochen.
Treffpunktkontrolle nach Systemwechsel
Wiederholgenaue Mechanik ist die Voraussetzung, aber nicht die vollständige Prüfung. Kontrolliere, ob das Gerät vollständig verriegelt, die Bildlage unverändert ist und keine Kollision mit Lauf, Schalldämpfer, Objektivdeckel oder Auflage besteht. Jede neue Munition, veränderte Montage oder auffällige Gruppe löst eine erneute Kontrolle aus.
Bei einem Mehrwaffen-Setup wird nicht aus dem Ergebnis von Waffe A auf Waffe B geschlossen. Unterschiedliche Optikmontage, Schaftgeometrie, Rückstoß und Munition machen jede Kombination eigenständig. Der Artikel Kontrollschuss und Treffpunktlage liefert dafür eine herstellerübergreifende Prüfreihenfolge.
Wann ein zweites Handgerät trotzdem besser ist
Ein Okular-Setup spart ein zusätzliches Gerät, verlangt aber Umbau und bindet das Vorsatzgerät. Wenn eine zweite Person parallel beobachten soll, lange Suchphasen üblich sind oder der häufige Rollenwechsel stört, ist ein separates Wärmebildhandgerät die bessere Arbeitsaufteilung. Auch Akkuverbrauch und Bedienergonomie gehören in diese Entscheidung.
Das DUO-Okular-Setup ist stark für minimalistische, modulare Ausrüstung. Es ist weniger stark, wenn Beobachtung die Hauptaufgabe ist. Black Raptor empfiehlt deshalb nicht automatisch die günstigere oder kompaktere Lösung, sondern diejenige, die zum zeitlichen Ablauf im Revier passt.
Passende Systemteile
Präzise Jagen DUO-VerbinderGeräteseitige Schnittstelle der Shopausführung mit M45×0,75-Innengewinde; Gewinde und Gerätekontur müssen exakt passen.
Shoppreis geprüft: 90,00 Euro
Präzise Jagen KlemmhülseDauerhafte Basis am Zielfernrohr; Auswahl nach real gemessenem Objektiv-Außendurchmesser, nicht nach der Objektivzahl im Modellnamen.
Shoppreis geprüft: 171,00 Euro
Präzise Jagen Okular 2,5×Shopausführung mit 2,5-facher Vergrößerung für die Beobachtungsrolle eines kompatiblen DUO-Setups; kein eigenständiges Wärmebildgerät.
Shoppreis geprüft: 189,00 Euro
Präzise Jagen Flip-CoverSchutzdeckel für die montierte Klemmhülse; zwei Shopvarianten bis 61 mm und ab 62 mm.
Shoppreis geprüft: 27,00 Euro
Black-Raptor-Fazit
Der DUO-Verbinder entfaltet seinen größten Nutzen bei mehreren sauber vorbereiteten Zielfernrohren. Ein Gerät bleibt geräteseitig eingerichtet, die Klemmhülsen definieren die einzelnen Waffen. Das 2,5×-Okular ergänzt eine gelegentliche Beobachtungsrolle. Wer daraus ein belastbares System machen will, bestätigt zuerst das M45×0,75-Gewinde der Shopausführung, richtet jede Waffe separat ein und trainiert den Wechsel ohne Hektik.
FAQ
Wie funktioniert Präzise Jagen auf mehreren Waffen?
Auf jedem geeigneten Zielfernrohr bleibt eine passende Klemmhülse; der zum Vorsatzgerät passende DUO-Verbinder wird über das Bajonett jeweils angesetzt.
Muss jede Waffe separat kontrolliert werden?
Ja. Jede Kombination aus Waffe, Zielfernrohr, Klemmhülse, Munition und Vorsatzgerät wird separat eingerichtet und kontrolliert.
Passt der Black-Raptor-DUO-Verbinder zu jedem Vorsatzgerät?
Nein. Die angebotene Ausführung ist mit M45×0,75 beschrieben. Exaktes Gerät, Generation und Gewinde müssen bestätigt werden.
Was bringt das Okular 2,5×?
Es ermöglicht bei einem kompatiblen DUO-Setup eine Beobachtungsrolle mit 2,5-facher Vergrößerung. Es ersetzt nicht automatisch ein ergonomisches Wärmebildhandgerät.
Kann ich das Gerät nach dem Beobachten direkt wieder ansetzen?
Mechanisch nur im vorgesehenen System. Vor jagdlicher Nutzung müssen sauberer Sitz, Ausrichtung und der dokumentierte Zustand der geprüften Kombination bestehen.
