Präzise Jagen Klemmhülse: Größe und Objektivdurchmesser richtig messen
Kurzantwort: Miss mit einer Schieblehre den Außendurchmesser des Objektivgehäuses genau an der späteren Klemmstelle. Verwende niemals nur die Objektivzahl aus „2,5–10×50“. Prüfe zusätzlich einen geraden Anlagebereich von etwa 40 mm und mindestens 4 mm Luft zum Lauf. Passt der Messwert nicht exakt zu einer Shopvariante, wird nicht aufgerundet, sondern die Kompatibilität geklärt.
Klemmhülsen-Vorprüfung
Warum Fehlbestellungen so leicht passieren
Die Modellangabe eines Zielfernrohrs beschreibt meist den optisch freien Objektivdurchmesser. Die Klemmhülse berührt aber das äußere Gehäuse. Wandstärke, Form, Beschichtung und Modellkonstruktion machen dieses Maß größer. Zwei 50er-Zielfernrohre können deshalb unterschiedliche Hülsen benötigen.
Die verfügbaren Shopgrößen

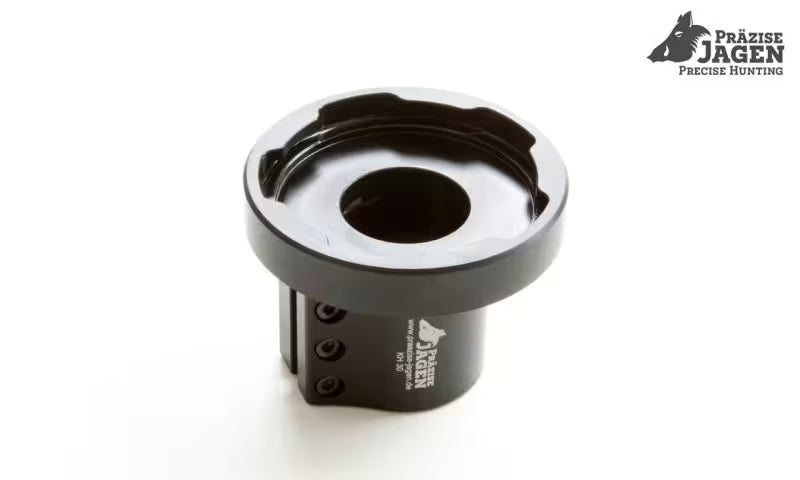

Black Raptor führt die Klemmhülse aktuell in 30, 48, 49,5, 51,5, 52, 56, 57, 58,5, 62 und 63,5 mm. Alle Varianten stehen bei der Prüfung auf 171 Euro. Diese Liste zeigt, warum ein Zollstock nicht ausreicht: Zwischen 51,5 und 52 mm liegt nur ein halber Millimeter.
| Messwert | Vorgehen | Nicht tun |
|---|---|---|
| exakt gelistete Größe | mehrfach bestätigen | nur einmal schräg messen |
| zwischen zwei Größen | Beratung/Hersteller klären | aufrunden |
| konischer Bereich | anderen Anlagepunkt prüfen | Klemmung erzwingen |
| weniger als 4 mm Laufabstand | Low-Scope-/Alternativlösung prüfen | Standardhülse bestellen |
Schritt 1: Den richtigen Messort finden
Die Hülse wird von vorn über das Objektivgehäuse geschoben. Der Messort liegt deshalb nicht an der Linse, am Schutzdeckel oder am Vergrößerungsring, sondern auf der zylindrischen Außenfläche, die später vollständig in der Hülse sitzt. Logos, Erhebungen oder konische Übergänge können die Messung verfälschen.
Der Hersteller nennt eine Aufschublänge von 40 mm; bei KH-30 bis KH-38 sind es 35 mm. Dieser Bereich muss nicht nur den richtigen Durchmesser besitzen, sondern auch frei von störenden Bauteilen sein. Eine passende Zahl an einer einzigen Stelle genügt nicht, wenn die Hülse nach wenigen Millimetern an einer Stufe blockiert.
Schritt 2: Mit der Schieblehre messen
Die Messflächen werden sauber und rechtwinklig angesetzt. Die Schieblehre berührt das Gehäuse ohne es zu quetschen. Lies auf 0,1 mm oder besser ab und wiederhole die Messung nach einer Drehung um etwa 90 Grad. Abweichungen können auf schräges Ansetzen, Schmutz oder eine nicht vollständig runde Kontur hinweisen.
Notiere den Rohwert, statt ihn sofort auf eine erwartete Größe zu runden. Wer 57,4 mm misst und daraus „wird schon 57“ macht, hat die Kompatibilität nicht bewiesen. Reinige Messflächen und Gehäuse, prüfe die Nullstellung der Schieblehre und wiederhole die Messung. Bleibt der Wert zwischen den Shopgrößen, wird vor dem Kauf beraten.
Schritt 3: Laufabstand und Außenkontur prüfen
Die offizielle Produktseite nennt 3,5 mm Auftrag und mindestens 4 mm benötigten Abstand zwischen Zielfernrohr und Lauf. Miss am engsten Punkt des vorgesehenen Hülsenbereichs. Ein ausreichender Abstand an der Objektivfront sagt nichts über eine engere Stelle Richtung Laufwurzel aus.
Für extrem flache Zielfernrohre nennt Präzise Jagen Low-Scope-Ausführungen in bestimmten Durchmessern. Diese Sondergeometrie ist nicht automatisch Teil jeder Black-Raptor-Shopvariante. Wenn weniger als 4 mm vorhanden sind, nicht auf eine zufällige Einfräsung hoffen, sondern konkrete Verfügbarkeit und Modellfreigabe klären.
Schritt 4: Deckel und Zubehör mitdenken
Objektivdeckel oder Flip-Cover des Zielfernrohrherstellers können nach Montage der Hülse nicht mehr wie zuvor passen. Das Präzise-Jagen-Flip-Cover wird an der Hülse montiert und im Shop in zwei Bereichen angeboten: bis 61 mm und ab 62 mm. Diese Grenze bezieht sich auf die Hülse beziehungsweise den zugeordneten Gehäusebereich, nicht auf eine freie Schätzung.
Prüfe Öffnungsrichtung, Laufabstand und Futteral. Ein Deckel, der an der Kanzelauflage anschlägt oder im Futteral ständig unter Spannung steht, wird zum Bedienproblem. Zubehör gehört deshalb in die Geometrieprüfung, obwohl es die eigentliche Adapterkompatibilität nicht herstellt.
Schritt 5: Gerätegewinde getrennt prüfen
Eine passende Klemmhülse beweist nur die Zielfernrohrseite. Für das Vorsatzgerät wird zusätzlich der DUO-Verbinder benötigt. Black Raptor beschreibt die angebotene Ausführung mit M45×0,75-Innengewinde. Das muss zum konkreten Gerät und seiner Generation passen.
Die beiden Maße dürfen nicht vermischt werden: 57 mm kann die Klemmhülse am Zielfernrohr sein, M45×0,75 das Gewinde am Vorsatzgerät. Weder eine 57-mm-Hülse noch ein M45-Gewinde sagt etwas über die jeweils andere Seite aus. Ein vollständiger Bestellzettel enthält immer beide Informationen.
Montage ist kein Krafttest
Die Herstellerseite listet einen 0,8-Nm-Drehmomentschlüssel als Montagewerkzeug. Daraus sollte nicht ohne die zum konkreten Produkt gehörende Anleitung ein universeller Drehmomentwert für jede Schraube abgeleitet werden. Verwende die aktuelle Montageanleitung, korrektes Werkzeug und den dort genannten Ablauf.
Zu festes Anziehen kann Zielfernrohr oder Hülse belasten; zu lockeres Anziehen gefährdet den Sitz. Schraubensicherung, Schmierung oder Ersatzschrauben werden nicht improvisiert. Die Schutzfolien an den Anlageflächen bleiben sauber und unbeschädigt, da der Hersteller ihnen eine Schutz- und Haftfunktion zuschreibt.
Ausrichtung und Kontrollschuss
Nach mechanischer Montage folgt die optische Einrichtung. Das Vorsatzgerät muss zum Zielfernrohr ausgerichtet sein, Bedienelemente müssen erreichbar bleiben und die Bildlage muss reproduzierbar sein. Erst danach wird auf einem geeigneten Stand die Treffpunktlage mit der konkreten Kombination geprüft.
Mehrfaches Abnehmen und Wiederaufsetzen gehört zur Wiederholbarkeitsprüfung. Dokumentiere Gruppe ohne Vorsatz, Gruppe mit Vorsatz sowie das Verhalten nach erneutem Ansetzen. Die Herstellerangabe zur Wiederholgenauigkeit entbindet nicht von dieser Kontrolle. Der Ratgeber Montage, Kontrollschuss und Treffpunktlage beschreibt die systemübergreifende Prüflogik.
Typische Fehlkäufe
- Objektivzahl 50 als Außenmaß 50 mm behandeln.
- Mit Maßband statt Schieblehre messen.
- Nur an einer Stelle oder schräg messen.
- Zwischenwerte auf die nächste Variante runden.
- Aufschublänge und Gehäusestufen übersehen.
- Weniger als 4 mm Laufabstand ignorieren.
- Klemmhülse und Gerätegewinde für dieselbe Angabe halten.
- Kontrollschuss durch Markenversprechen ersetzen.
Messprotokoll für die Bestellung
- Zielfernrohr: Hersteller, Modell, Objektivangabe.
- Außenmaß: drei Messungen am vorgesehenen Anlagebereich.
- Nutzbare gerade Länge: mindestens der benötigte Bereich.
- Kleinster Laufabstand: dokumentierter Wert.
- Vorsatzgerät: Hersteller, Modell, Generation und Gewinde.
- Gewünschte Anzahl vorbereiteter Zielfernrohre.
- Optional: Flip-Cover bis 61 mm oder ab 62 mm.
Black-Raptor-Fazit
Die richtige Präzise-Jagen-Klemmhülse wird nicht erraten. Wer Außenmaß, Anlagebereich und Laufabstand sauber misst, trennt bereits vor dem Kauf die meisten Fehler aus. Wenn ein Wert nicht exakt zur Variantenliste passt, ist Nachfragen professioneller als Aufrunden. Nach der Montage entscheiden Ausrichtung und Kontrollschuss, ob das System auf der eigenen Waffe wirklich funktioniert.
